Quando você arrasta um recurso de biblioteca da Biblioteca de projetos, o PropertyManager é aberto, mostrando o nome do recurso de biblioteca.
Tolerância de erros do recurso de biblioteca
Ao inserir um recurso de biblioteca em um modelo e receber mensagens de erro, você pode guardar os resultados para visualizar e reparar manualmente os erros.

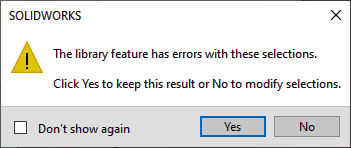

Na mensagem de aviso, clique em Sim para guardar os resultados. Na árvore de projeto do FeatureManager®, você pode reparar manualmente o recurso de biblioteca ou clicar em Desfazer
para removê-lo. Se você clicar em Não na mensagem de aviso, no PropertyManager Recurso de biblioteca, poderá modificar as seleções ou clicar em
para restaurar a árvore de projeto do FeatureManager sem o recurso de biblioteca.
Plano de posicionamento
Determina se o recurso de biblioteca fica em uma face ou um plano.
Se um recurso de biblioteca for arrastado a um plano de referência, o ponto de queda irá redeterminar o centro do plano de referência selecionado.
Configuração
Lista as configurações do recurso de biblioteca. Se nenhuma configuração tiver sido criada, Valor predeterminado será realçado.
| Vincular à peça da biblioteca |
Mantém um vínculo entre o recurso de biblioteca inserido e a peça pai do recurso de biblioteca. Se o recurso de biblioteca pai for atualizado, o recurso inserido será atualizado. Não é possível editar o recurso de biblioteca inserido. É necessário desmarcar a opção Vincular à peça da biblioteca e editar o recurso de biblioteca.
|
Referências
É exibido quando o recurso de biblioteca inclui dimensões de referência. Se nenhuma dimensão de referência for encontrada, Local será exibido.
|
Referências
|
Lista as referências necessárias para inserir e localizar o recurso de biblioteca.
As Referências no PropertyManager operam em conjunto com a janela de visualização na área de gráficos. Selecione as arestas no modelo correspondentes às exibidas na janela de visualização para criar as referências.
Os recursos de biblioteca com referências de face como filetes não requerem dimensões de referência.
|
|
Dimensões de localização
|
As Dimensões de localização permitem especificar valores para posicionar o recurso de biblioteca.
Selecione um item em Valor para editar a dimensão e alterar o local do recurso de biblioteca no modelo. |
Local
Se não houver referências, clique em Editar esboço. Isso permite posicionar o recurso de biblioteca editando o esboço.
Dimensões de tamanho
|
Substituir valores de dimensão
|
Selecione para substituir os valores de dimensão existentes no recurso de biblioteca. Substituir valores de dimensão está disponível para Referências e Local.
Selecione um item em Valor e edite a dimensão.
|
