Barra de ferramentas instantânea das Entidades faltando

Quando você substitui componentes em uma montagem, a barra de ferramentas instantâneas de Entidades faltando facilita o acesso aos posicionamentos existentes, à medida que você substitui suas referências.

Na barra de ferramentas instantânea, você pode:
  • Exibir a peça substituta sozinha, somente com as peças relacionadas a ela ou com a montagem inteira.
  • Desfazer seleções e operações.
  • Excluir posicionamentos.
  • Ignorar posicionamentos.
  • Alternar alinhamentos de posicionamento.

Para acessar a barra de ferramentas pop-up Entidades ausentes, selecione a opção Reanexar posicionamentos no PropertyManager de Substituir:

  1. Clique com o botão direito em um componente e selecione Substituir componentes.
  2. No PropertyManager:
    1. Em Com esta , selecione um componente de substituição.
    2. Em Opções, selecione Reanexar posicionamentos.
    3. Clique em .

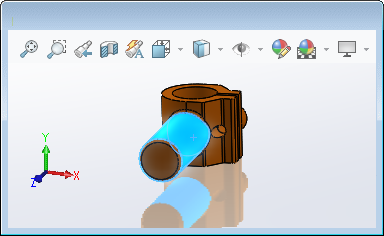

    É aberto o PropertyManager de Entidades posicionadas. Além disso, a barra de ferramentas pop-up Entidades ausentes é exibida e uma janela mostra o componente original com a entidade de posicionamento ausente destacada.





  Isolar Controla quais componentes ficam visíveis na área de gráficos para para facilitar a identificação nas entidades de posicionamento ausentes. Clique em Isolar e selecione:
Entidade selecionada Mostra apenas o componente que você está inserindo.
Entidade e peças posicionadas Mostra o componente que você está inserindo e os componentes posicionados em relação à peça que você está substituindo.
Toda a montagem Mostra todos os componentes visíveis na montagem.
Desfazer Desfaz a ação anterior.
Excluir posicionamentos Exclui o posicionamento selecionado.
Próxima referência Seleciona a próxima entidade de posicionamento na lista sem executar ações na entidade atual.
Inverter alinhamento do posicionamento Alterna o alinhamento do posicionamento.
