Ao abrir um desenho, se as dimensões foram alteradas desde o último salvamento desse desenho, as dimensões alteradas são realçadas.
 |

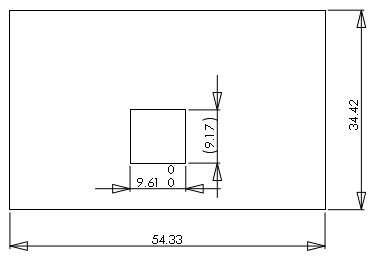

| Antes das alterações |
 |

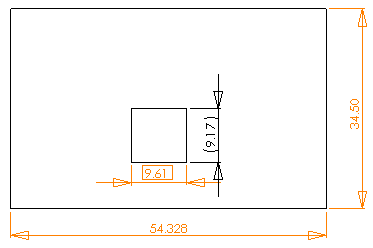

| Depois das alterações |
Com o realce ativado, as seguintes alterações são realçadas nos desenhos:
- Alterações de modelo que causam alterações nos valores do número base
- As dimensões importadas onde o tipo ou o valor de tolerância foram alterados no modelo
- As dimensões importadas onde há uma alteração em Adicionar parênteses ou Dimensão de inspeção
- As dimensões importadas onde há uma alteração no Texto da dimensão (<DIM> por padrão)
Se você passar o ponteiro do mouse em uma dimensão alterada, uma dica de ferramenta exibirá a dimensão anterior.
|
|
|

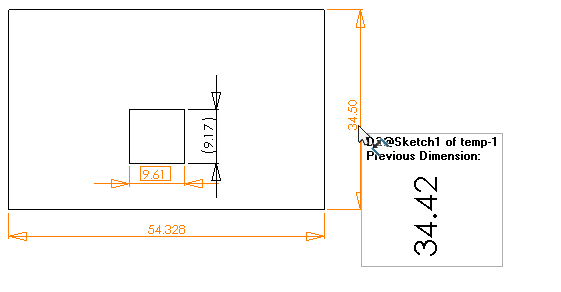

Dimensões alteradas
|
|
|
|

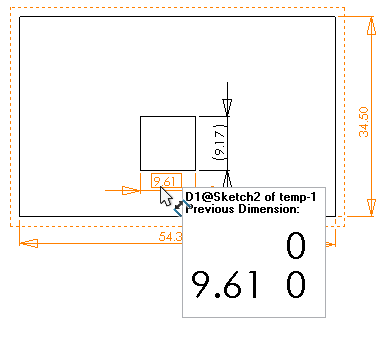

Tolerância alterada
|
