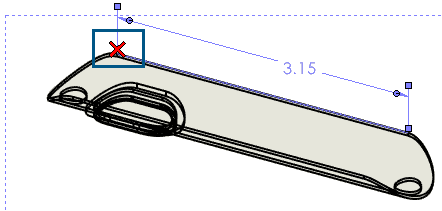

Reanexar dimensões pendentes Para reanexar dimensões pendentes: Clique com o botão direito do mouse na dimensão pendente e depois em Reanexar. O SOLIDWORKS® realça o ponto pendente com um X na próxima linha de extensão. Selecione um ponto no modelo para reanexar o ponto pendente ao modelo. O ponto pendente é reanexado à nova seleção. A barra de status na parte inferior da janela do SOLIDWORKS informa onde selecionar o modelo. Uma mensagem informa quando você faz uma seleção inválida. Se você não quiser selecionar um ponto no modelo, pressione Enter para mover o X para o próximo ponto. A opção Reanexar não suporta as seguintes dimensões: Importado DimXpert Cadeia Diâmetros lineares simétricos Comprimento do caminho Repita a etapa 2 até que não haja pontos pendentes destacados com um X na linha de extensão. Tópico paiDimensões em desenhos
