Simplificar splines

Utilize a ferramenta Simplificar spline para reduzir o número de pontos em um spline e melhorar o desempenho do sistema em modelos com curvas de spline complexas.


Também é possível simplificar splines criados a partir de modelos importados ou com ferramentas como Converter entidades, Offset de entidades, Curva de interseção e Curvas de face.

Simplificar splines

Para simplificar um spline:

  1. Em um esboço aberto, selecione o spline na área de gráficos e, em seguida, clique em Simplificar Spline Tool_Simplify_Spline_Tools.gif (barra de ferramentas Ferramentas de spline) ou em Ferramentas > Ferramentas de spline > Simplificar spline.
  2. Siga um destes procedimentos:
    • Na caixa de diálogo, defina um valor de Tolerância e clique em OK.
    • Clique em Suave para continuar a simplificar o spline. É possível clicar em Suave até que restem apenas dois pontos de spline. O SOLIDWORKS:

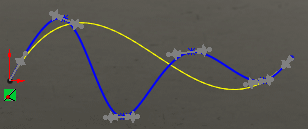

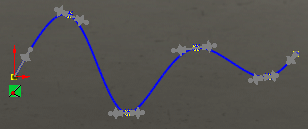

      • Ajusta a tolerância e calcula uma nova curva com menos pontos de spline. O spline original é exibido na área de gráficos junto com uma visualização da curva suavizada.
      • Exibe o Número de pontos do spline para No original e em Na curva simplificada.
      • Exibe a tolerância simplificada, que mede o desvio desejado entre a curva simplificada e a curva original.
    Clique em Anterior para retornar na sequência até a curva original.
  3. Clique em OK.
