PropertyManager de Spline

Para abrir o PropertyManager de Spline, siga um destes procedimentos:

• Crie um novo spline. O PropertyManager é exibido quando você clica duas vezes para concluir o spline.
• Selecione um spline existente.

Relações existentes

	Relações	Exibe relações inferidas automaticamente durante o esboço ou criadas manualmente através de Adicionar relações. Quando você seleciona uma relação na lista, uma chamada é realçada na área de gráficos.
	Informações	Exibe o status da entidade de esboço selecionada (Totalmente definida, Subdefinida, etc.).

Adicionar relações

É possível adicionar relações entre pontos de spline, entre alças de spline e entre alças de spline e entidades de esboço externas. Seleções aparecem quando a geometria relevante existe no esboço.

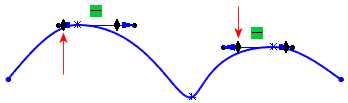

A direção radial da tangência é restrita:

Opções

	Para construção	Converte a entidade em geometria de construção.
	Exibir curvatura	Exibe o PropertyManager de Escala de curvatura e adiciona pentes de curvatura ao spline
	Manter continuidade interna	Mantém a curvatura interna do spline. Quando Manter continuidade interna está desmarcado, os pentes de curvatura são reduzidos abruptamente. Quando Manter continuidade interna está marcado, os pentes de curvatura são reduzidos gradualmente.
As opções a seguir estão disponíveis somente em splines que incluem alças de curvatura em cada extremidade. O valor predeterminado é Padrão.
	Grau elevado	Eleva ou reduz o grau do spline. Também é possível ajustar os graus arrastando as alças.
	Padrão	Exibido quando você cria o spline pela primeira vez ou se Grau elevado estiver desmarcado. Padrão Grau elevado

Parâmetros

Especifique qualquer combinação apropriada dos parâmetros descritos a seguir para definir o spline caso ele não esteja restrito por relações.

	Número do ponto de spline	Destaca o ponto de spline selecionado na área de gráficos.
	Coordenada X	Especifica a coordenada x do ponto do spline.
	Coordenada Y	Especifica a coordenada y do ponto do spline.
	Raio de curvatura	Controla o raio de curvatura de qualquer ponto do spline. Raio de curvatura é exibido somente se você selecionar Adicionar controle de curvatura na barra de ferramentas Ferramentas de spline ou no menu de atalho e adicionar um ponto de curvatura ao spline.
	Curvatura	Exibe o grau de curvatura no ponto onde o controle de curvatura foi adicionado. Curvatura é exibido somente se você adicionar um ponteiro de curvatura ao spline.
	Peso da tangente1	Controla o vetor de tangência esquerdo através da modificação da curvatura do spline no respectivo ponto.
	Peso da tangente 2	Controla o vetor de tangência direito através da modificação da curvatura do spline no respectivo ponto.
	Direção radial da tangente	Controla a direção da tangência através da modificação do ângulo de inclinação do spline em relação aos eixos X, Y ou Z.
	Direção polar da tangente	Controla o ângulo de elevação do vetor tangente em relação a um plano colocado em um ponto perpendicular a um ponto do spline. Também é possível dimensionar alças de spline.
	&Tangente acionadora	Ativa o controle de spline através da utilização de Peso da tangente e Direção radial da tangente.
	Redefinir esta alça	Retorna a alça de spline selecionada ao seu estado inicial.
	Redefinir todas alças	Retorna todas as alças de spline ao seu estado inicial.
	Relaxar spline	Ao esboçar um spline pela primeira vez e exibir o polígono de controle, é possível arrastar qualquer nó do polígono para alterar sua forma. Se essa ação resultar em um spline que não é suave, é possível selecionar o spline novamente para exibir o PropertyManager e clicar em Relaxar spline em Parâmetros para parametrizar novamente (suavizar) a forma. O comando Relaxar spline fica novamente disponível arrastando-se um nó no polígono de controle.
	Proporcional	Retém a forma do spline quando você arrasta um ponto final; o spline inteiro é redimensionado proporcionalmente.
