Dimensionar alças de spline

Use Dimensão inteligente (barra de ferramentas Dimensões/Relações) para dimensionar as alças de spline.

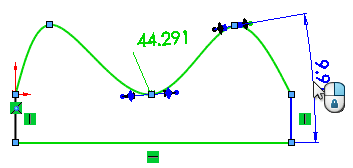

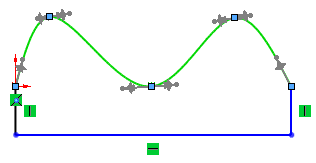

Exemplo de alças de spline:

É possível adicionar dimensões para:

• Peso da tangente 1 e Peso da tangente 2
• Dimensionar alças de spline permite:

Dimensionar alças de spline permite:

• Configurar os valores na área de gráficos em vez de no PropertyManager.
• Controlar a ponderação da tangente e a direção nas Tabelas de projeto.

Para dimensionar alças de spline:

1. No modo Editar esboço, no PropertyManager Spline em Parâmetros, selecione Tangente acionadora.

2. Clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações) ou em Ferramentas > Dimensões > Inteligentes.
3. Selecione o spline para exibir as alças.

   Para Peso da tangente 1 - Peso da tangente 2

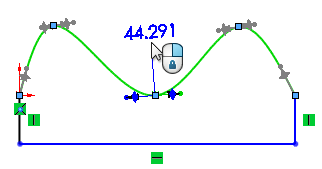

   Selecione uma das alças em uma das extremidades e clique para posicionar a dimensão. Defina a dimensão na caixa Modificar.
   Para Direção radial da tangente
   Selecione uma das alças em uma das extremidades, na linha horizontal, e clique para posicionar a dimensão. Defina a dimensão na caixa Modificar.
