| Ao longo de X Inferida
|
Linha horizontal esboçada ao longo do eixo X. Aplicável a esboços 3D.
|
| Ao longo de Y Inferida
|
Linha vertical esboçada ao longo do eixo Y Aplicável a esboços 3D.
|
| Ao longo de Z Inferida
|
Linha horizontal esboçada ao longo do eixo Z. Aplicável a esboços 3D.
|
| Coincidente Inferida
|
Segundo círculo esboçado coincidente com o primeiro círculo.
|
| Colinear Adicionado
|
Relação colinear adicionada às duas primeiras linhas horizontais.
|
| Concêntrico Adicionado
|
|
| Co-radial Adicionado
|
Relação co-radial adicionada aos arcos internos.
|
| Igual Adicionado
|
Relação igual adicionada a todos os círculos internos. Dessa forma, você define o diâmetro para apenas um círculo.
|
| Curvatura igual Adicionado
|
A taxa de mudança da inclinação (curvatura) é a mesma no ponto comum entre as curvas (C2 contínua).
|
| Ranhuras iguais Adicionado
|
|
| Fixo Adicionado
|
Relação fixa adicionada ao ponto.
|
| Ranhura fixa Adicionado
|
|
| Horizontal Adicionado
|
Relação horizontal adicionada a alças (de manipulação) de spline.
|
| Interseção Inferida ou adicionada
|
Relação adicionada na interseção do ponto e de duas linhas. Se você esboçar as linhas e pontos de forma que haja uma interseção, a relação é inferida.
|
| Mesclar Adicionado
|
O ponto final da linha e o ponto no retângulo são fundidos para criar um ponto.
|
| Ponto médio Inferida ou adicionada
|
Linha de construção esboçada do ponto médio da linha diagonal.
|
| Normal Adicionado
|
Relação normal adicionada entre a linha e o plano.
|
| Offset Inferida
|
O retângulo maior recebe um offset de 10 a partir do retângulo menor usando a ferramenta Offset de entidades
 .
|
| Na aresta Inferida
|
As bordas do sólido são projetadas no plano de esboço usando a ferramenta Converter entidades
 .
|
| No plano Inferida e adicionada
|
Qualquer geometria esboçada em um plano.
|
| Na superfície Inferida
|
Ponto esboçado em uma superfície.
|
| Paralelo Inferida
|
Duas linhas esboçadas com relação paralela.
|
| YZ Paralela Adicionado
|
Relação paralela adicionada à linha 3D e ao plano frontal.
|
| ZX Paralela Adicionado
|
Relação paralela adicionada à linha 3D e ao plano frontal.
|
| Perpendicular Inferida
|
Segunda linha esboçada perpendicular à primeira.
|
| Penetração Adicionado
|
Relação de penetração entre o ponto de esboço e a linha vertical.
|
| Simétrico Inferida ou adicionada
|
Relações adicionadas usando a ferramenta Mirror Entities
 ou Dynamic Mirror
 .
|
| Tangente Adicionado
|
Relação tangente adicionada a dois splines.
|

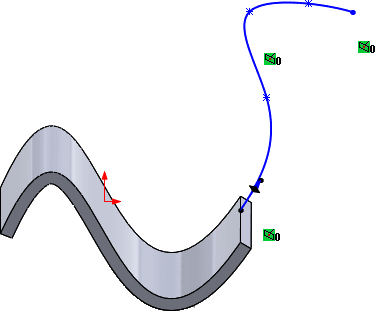

| Tangente à face Adicionado
|
Mesma inclinação na aresta de intersecção entre a face e a spline (C1 contínua).
Consulte Relações tangentes à face com splines.
|
| Tração |
Consulte Usar tração e correias para esboços de layout. |
| Vertical Inferida
|
Círculo esboçado com centro inferido da origem do esboço.
|
