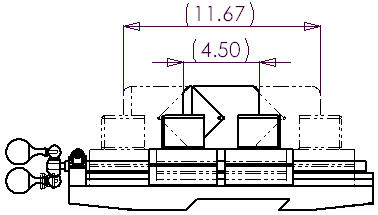

Nos desenhos de montagem, você pode usar as Vistas de posição alternativa para indicar o intervalo de movimento de um componente de montagem, mostrando-o em diferentes posições.
Você pode sobrepor uma ou mais Vistas de posição alternativa sobre a vista original em uma fonte fictícia.
- É possível dimensionar a vista primária e a vista de posição alternativa.
- A vista de posição alternativa é adicionada à árvore de projeto do FeatureManager.
- É possível criar mais de uma vista de posição alternativa em um desenho.
- A vista de posição alternativa está disponível nas vistas "Recortar vista" e "Seção de corte parcial", mas não nas vistas "Quebrar vista" ou "Vista de seção".
- Depois de criar uma vista de posição alternativa, você pode modificá-la nos níveis da montagem e do desenho.
