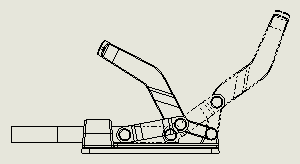

Em desenhos de montagem, você pode substituir uma configuração de posição alternativa por uma configuração existente a partir do modelo de montagem ou pode definir uma nova configuração dinamicamente.
Além do procedimento abaixo, você também pode editar as visualizações de posição alternativa executando um dos seguintes procedimentos:
- No modelo da montagem, edite uma configuração.
- No desenho, na árvore de projeto do FeatureManager, clique com o botão direito do mouse em qualquer uma das vistas de posição alternativa e clique em Ocultar ou Mostrar.
Para editar uma vista de posição alternativa:
-
Na árvore de projeto do FeatureManager®:
-
Expanda Folha
e, em seguida, expanda a Vista de desenho
que contém a vista de posição alternativa a ser alterada.
- Clique com o botão direito do mouse em Posição alternativa
e clique em Editar recurso.
- No PropertyManager, em Configuração, escolha uma das seguintes opções:
| Opção |
Descrição |
|---|
| Configuração existente |
Permite selecionar uma configuração de montagem existente para substituir a usada na vista de posição alternativa selecionada. Selecione uma configuração na lista. |
| Nova configuração |
Permite adicionar uma nova configuração no modelo de montagem. O nome da configuração atual da vista de posição alternativa é exibido na caixa. Insira um nome para a nova configuração a ser criada. |
- Clique em
. Os resultados são:
- Configuração existente - A posição da configuração selecionada é exibida na vista de desenho e o PropertyManager é fechado. A vista está completa. Nenhuma outra ação é necessária.
- Nova configuração - Se o documento de montagem não estiver aberto, ele será aberto automaticamente. A orientação da vista da montagem muda para a da vista de desenho. A montagem é exibida com o PropertyManager de Mover componente aberto e Arrasto livre ativado. Vá para a Etapa 4.
- Use qualquer ferramenta de Mover componente para mover os componentes da montagem para a posição necessária.
No PropertyManager, em Opções, use Detecção de colisão e Parar na colisão para interromper o movimento.
-
Clique em para fechar o PropertyManager de Mover componente e retornar ao desenho.
A posição alternativa da nova configuração de montagem é exibida na vista de desenho, e o PropertyManager de
Posição alternativa é fechado.
