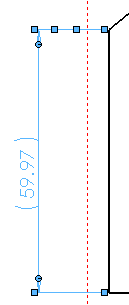

Aplicar deslocamento a linhas de extensão Você pode clicar com o botão direito nas linhas de extensão de dimensão e selecionar Opções de exibição > Deslocamento para aplicar um deslocamento à linha. A linha de extensão de dimensão após selecionar Deslocamento A linha de extensão de dimensão após arrastar um ponto de deslocamento Para remover um desvio de uma linha de extensão de dimensão selecionada, clique com o botão direito do mouse na linha e desmarque Opções de exibição > Desvio. Tópico paiLinhas de extensão e dimensão Alterar o ponto de anexo ou comprimento de linhas de extensão de dimensão Criar linhas de extensão de dimensão inclinadas Inverter a direção de linhas de chamada de dimensão Exemplo: Linhas de extensão inteligentes Exemplo: Terminologa da linha de dimensão Anexar linhas de extensão de dimensão Criar desvios em linhas de extensão de dimensão Você pode clicar com o botão direito do mouse e selecionar Opções de exibição > Desvio para aplicar desvios a linhas de extensão de dimensões lineares selecionadas. Para criar um desvio em uma linha de extensão de dimensão: Clique com o botão direito do mouse em uma linha de extensão de dimensão e selecione Opções de exibição > Desvio . Arraste verticalmente ou horizontalmente um ponto na linha de extensão de dimensão para criar uma dobra. Para remover um desvio de uma linha de extensão de dimensão selecionada, clique com o botão direito do mouse na linha e desmarque Opções de exibição > Desvio. Múltiplos desvios em dimensões e chamadas Para aplicar múltiplos deslocamentos a linhas de chamada e de dimensão existentes, clique em Linha de chamada com múltiplo deslocamento na guia Linhas de chamada do PropertyManager Dimensão. Você também pode adicionar desvios enquanto aplica uma dimensão ou chamada clicando com o botão direito e selecionando Adicionar ponto de desvio. Arraste pontos de deslocamento para criar o desvio após inserir o ponto de deslocamento. Você pode adicionar linhas de chamada com múltiplos deslocamentos a chamadas de furo e aos seguintes tipos de dimensão:Diâmetro Radial Chanfro
Aplicar deslocamento a linhas de extensão Você pode clicar com o botão direito nas linhas de extensão de dimensão e selecionar Opções de exibição > Deslocamento para aplicar um deslocamento à linha. A linha de extensão de dimensão após selecionar Deslocamento A linha de extensão de dimensão após arrastar um ponto de deslocamento Para remover um desvio de uma linha de extensão de dimensão selecionada, clique com o botão direito do mouse na linha e desmarque Opções de exibição > Desvio. Tópico paiLinhas de extensão e dimensão Alterar o ponto de anexo ou comprimento de linhas de extensão de dimensão Criar linhas de extensão de dimensão inclinadas Inverter a direção de linhas de chamada de dimensão Exemplo: Linhas de extensão inteligentes Exemplo: Terminologa da linha de dimensão Anexar linhas de extensão de dimensão Criar desvios em linhas de extensão de dimensão Você pode clicar com o botão direito do mouse e selecionar Opções de exibição > Desvio para aplicar desvios a linhas de extensão de dimensões lineares selecionadas. Para criar um desvio em uma linha de extensão de dimensão: Clique com o botão direito do mouse em uma linha de extensão de dimensão e selecione Opções de exibição > Desvio . Arraste verticalmente ou horizontalmente um ponto na linha de extensão de dimensão para criar uma dobra. Para remover um desvio de uma linha de extensão de dimensão selecionada, clique com o botão direito do mouse na linha e desmarque Opções de exibição > Desvio. Múltiplos desvios em dimensões e chamadas Para aplicar múltiplos deslocamentos a linhas de chamada e de dimensão existentes, clique em Linha de chamada com múltiplo deslocamento na guia Linhas de chamada do PropertyManager Dimensão. Você também pode adicionar desvios enquanto aplica uma dimensão ou chamada clicando com o botão direito e selecionando Adicionar ponto de desvio. Arraste pontos de deslocamento para criar o desvio após inserir o ponto de deslocamento. Você pode adicionar linhas de chamada com múltiplos deslocamentos a chamadas de furo e aos seguintes tipos de dimensão:Diâmetro Radial Chanfro
Criar desvios em linhas de extensão de dimensão Você pode clicar com o botão direito do mouse e selecionar Opções de exibição > Desvio para aplicar desvios a linhas de extensão de dimensões lineares selecionadas. Para criar um desvio em uma linha de extensão de dimensão: Clique com o botão direito do mouse em uma linha de extensão de dimensão e selecione Opções de exibição > Desvio . Arraste verticalmente ou horizontalmente um ponto na linha de extensão de dimensão para criar uma dobra. Para remover um desvio de uma linha de extensão de dimensão selecionada, clique com o botão direito do mouse na linha e desmarque Opções de exibição > Desvio.
Múltiplos desvios em dimensões e chamadas Para aplicar múltiplos deslocamentos a linhas de chamada e de dimensão existentes, clique em Linha de chamada com múltiplo deslocamento na guia Linhas de chamada do PropertyManager Dimensão. Você também pode adicionar desvios enquanto aplica uma dimensão ou chamada clicando com o botão direito e selecionando Adicionar ponto de desvio. Arraste pontos de deslocamento para criar o desvio após inserir o ponto de deslocamento. Você pode adicionar linhas de chamada com múltiplos deslocamentos a chamadas de furo e aos seguintes tipos de dimensão:Diâmetro Radial Chanfro
