O recurso Abas e ranhuras cria abas em um corpo e ranhuras (furos) em outro corpo para interligar os dois corpos. Você pode especificar a aparência das abas e ranhuras e como elas são distribuídas ao longo das entidades selecionadas.
As abas e ranhuras facilitam a soldagem de peças e minimizam os requisitos para construir acessórios complicados, pois você pode interligar várias peças de chapa metálica. Esse recurso está disponível em todas as peças, não apenas peças de chapa metálica. Você pode usá-lo em corpos únicos, múltiplos corpos e peças no contexto de uma montagem.
As arestas e faces devem corresponder umas às outras - ao selecionar uma aresta para as abas, você deve selecionar uma face correspondente para as ranhuras. As arestas devem ser lineares, as faces podem ser planas ou cilíndricas, mas as arestas e as faces não devem se tocar. Se as faces forem cilíndricas, poderá haver apenas um corpo. Não são suportados múltiplos corpos.
 |
 |

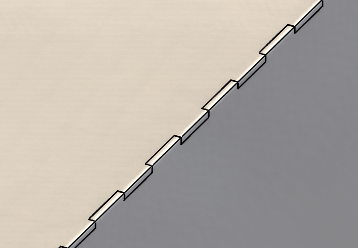

| Recurso Abas e ranhuras |
Imagem ampliada |
