PropertyManager de Chanfro

Tipo de chanfro

Ângulo distância Define a Distância e o Ângulo no PropertyManager de Chanfro ou na área de gráficos. É exibida uma alça que aponta para a direção de medição da distância. Selecione a alça para inverter a direção, ou clique em Inverter direção.

Distância distância Selecione as arestas ou faces de sólidos. Em Parâmetros do chanfro, selecione um Método de chanfro para inserir valores Assimétricos para ambas as distâncias em qualquer lado das arestas de chanfro selecionadas ou Simétrico para especificar um valor único.

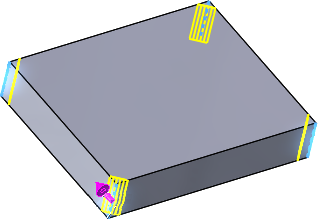

Vértice Digite os valores das três distâncias de cada lado do vértice selecionado, ou clique em Distância igual e especifique apenas um valor.



Face de offset Os chanfros de face offset são resolvidos ao afastar as faces próximas às arestas selecionadas. O software calcula o ponto de interseção das faces offset e, em seguida, calcula o normal a partir daquele ponto até cada face para criar o chanfro.
Esse método gera resultados previsíveis ao realizar o chanfro entre faces não planares. Chanfros de face offset podem mudar de direção de aresta a aresta e são compatíveis com a realização de chanfro em recursos inteiros e na geometria da superfície.
Cálculo do offset do chanfro
Chanfro aplicado
Face-face Combina faces não contínuas não adjacentes. Os chanfros de face a face podem criar chanfros simétricos, assimétricos, de linha de contenção e de largura da corda.
Conjunto de faces 1 e Conjunto de faces 2 selecionados
Aplicativo Face face chamfer

Itens a chanfrar

As opções variam dependendo do Tipo de chanfro. Selecione os itens que devem ser chanfrados.

Arestas, faces e loops

Arestas, faces, recursos e loops


Vértice de chanfro
Arestas de chanfro
Conjunto de faces 1 e Conjunto de faces 2
  Mostrar barra de ferramentas de seleção (disponível para os tipos de chanfro Distância de ângulo, Distância distância e Offset da face) Exibe/oculta as barras de ferramenta do acelerador de seleção.
  Propagação tangente Estende o chanfro a todas as faces ou arestas tangentes à entidade selecionada.
  Selecione um modo de visualização Selecione Visualização completa, Visualização parcial ou Nenhuma visualização.

Reparar referências que faltam

Ao editar recursos de chanfro que apresentam erros, todas as referências ausentes são exibidas na parte superior da caixa Itens a chanfrar no PropertyManager.

Parâmetros do chanfro

As opções variam dependendo do Tipo de chanfro. Defina os parâmetros apropriados.

  Alterar direção
  Método de chanfro Selecione um dos seguintes procedimentos:

Simétrico

Assimétrico

Largura da corda

Cria um chanfro face-face na distância da corda definida para a Largura.

Linha de contenção

Define o contorno para um chanfro face-face. Com uma única linha de contenção, o chanfro é simétrico. Você pode selecionar várias linhas de contenção. As linhas de contenção conduzem a mistura entre as faces.



Várias linhas de contenção podem criar chanfros assimétricos. Selecione uma ou duas linhas de contenção para controlar a forma do chanfro.

Distância
Ângulo
  Distância igual Aplica um valor único para a distância a partir do vértice. Defina a Distância .
  Distância de deslocamento
  Chanfro com múltiplas distâncias Disponível para Chanfros de face de offset com o parâmetro Simétrico. Selecione várias entidades e edite as chamadas de Distância para definir os valores.

Parâmetros parciais de aresta

Você pode criar chanfros parciais para chanfros de face offset especificando os comprimentos ao longo das arestas do modelo.

Condição inicial Selecione uma condição de início, como, por exemplo, Nenhum, Distância de deslocamento, Deslocamento percentual ou Referência selecionada.
Condição final Selecione uma condição final, como Nenhum, Distância de deslocamento, Deslocamento percentual ou Referência selecionada.

Opções de chanfro

Selecionar através das faces Ativa a seleção de arestas através de faces que as ocultam.

Manter recursos Retém recursos como cortes ou extrusões que de outra forma seriam removidos quando o chanfro fosse aplicado.
Peça original Manter recursos desmarcada Manter recursos marcada
Ponto de ajuda Resolve uma seleção ambígua quando não estiver claro onde a mistura de face deve ocorrer. Clique em Vértice do ponto de ajuda e, em seguida, em um vértice no lado em que deseja aplicar o chanfro face-face. Um chanfro é criado no local próximo ao ponto de ajuda.
