Mover componentes Você pode adicionar Posicionamentos inteligentes enquanto move componentes. Não é possível mover um componente cuja posição seja fixa ou totalmente definida. Só é possível mover um componente dentro dos graus de liberdade permitidos por suas relações de posicionamento. Não é possível mover um componente em um subconjunto quando o subconjunto está no modo de edição. Tópico paiMovimentar e girar componentes Girar componentes Como corrigir ou agrupar componentes temporariamente Detecção de colisão Dinâmica física Vídeo: Exemplo de transportadora física dinâmica Folga dinâmica Caixa de diálogo Mover confirmação Adicionar posicionamentos inteligentes a partir do PropertyManager de Mover componente Arrastar para mover um componente Para mover componentes arrastando-os: Arraste o componente na área de gráficos. Os componentes se movem dentro de seus graus de liberdade. Para impedir isso, desmarque Mover componentes arrastando em Ferramentas > Opções > Opções do sistema > Montagens. Usar uma tríade para mover um componente Para mover componentes com uma tríade: Selecione um componente. Arraste os elementos da tríade: Arrastar um braço arrasta o componente ao longo do eixo do braço. Arrastar um anel arrasta o componente ao longo do plano do anel. Para digitar coordenadas ou distâncias específicas, clique com o botão direito na esfera central e selecione entre os seguintes itens: Opção Descrição Exibir caixa de translação XYZ Move o componente para uma coordenada XYZ específica. Exibir caixa de translação delta XYZ Move o componente uma quantidade específica. Clique na área de gráficos para desativar a tríade. Para mover ou alinhar a tríade: Arraste a esfera central para arrastar a tríade livremente. Alt + arraste a esfera central ou um braço e solte em uma aresta ou face para alinhar a tríade com ela. Clique com o botão direito na esfera central e selecione Alinhar a, Alinhar com o componente de origem ou Alinhar com a origem da montagem. Usar o PropertyManager para mover um componente Para mover componentes com o PropertyManager: Clique em Mover componente (barra de ferramentas Montagem) ou em Ferramentas > Componente > Mover. O PropertyManager de Mover componente é exibido e o ponteiro muda para . Selecione um ou mais componentes na área de gráficos. Selecione um item na lista Mover para mover os componentes de uma das seguintes maneiras: Opção Descrição Arrasto livre Selecione um componente e arraste em qualquer direção. Ao longo do XYZ da montagem Selecione um componente e arraste na direção X, Y ou Z da montagem. O sistema de coordenadas é exibido na área de gráficos para orientá-lo. Para selecionar o eixo ao longo do qual deseja arrastar, clique próximo ao eixo antes de arrastar. Ao longo da entidade Selecione uma entidade, então selecione um componente para arrastar ao longo da entidade. Se a entidade for uma linha, aresta ou eixo, o componente a ser movido possui um grau de liberdade. Se a entidade for um plano ou uma face plana, o componente a ser movido possui dois graus de liberdade. Pelo XYZ Delta Digite um valor para X, Y ou Z no PropertyManager e clique em Aplicar. O componente se move de acordo com o valor especificado. Para a posição XYZ Selecione um ponto de um componente, digite uma coordenada em X, Y ou Z no PropertyManager e clique em Aplicar. O ponto do componente se move para a coordenada especificada. Se selecionar algo que não seja um vértice ou ponto, a origem do componente é posicionada na coordenada especificada. Você pode continuar a selecionar e mover componentes ou grupos de componentes enquanto a ferramenta Mover componente estiver ativa. Em Opções avançadas, selecione Esta configuração para aplicar o movimento apenas aos componentes da configuração ativa. Clique em ou em Mover componente novamente quando terminar.
Mover componentes Você pode adicionar Posicionamentos inteligentes enquanto move componentes. Não é possível mover um componente cuja posição seja fixa ou totalmente definida. Só é possível mover um componente dentro dos graus de liberdade permitidos por suas relações de posicionamento. Não é possível mover um componente em um subconjunto quando o subconjunto está no modo de edição. Tópico paiMovimentar e girar componentes Girar componentes Como corrigir ou agrupar componentes temporariamente Detecção de colisão Dinâmica física Vídeo: Exemplo de transportadora física dinâmica Folga dinâmica Caixa de diálogo Mover confirmação Adicionar posicionamentos inteligentes a partir do PropertyManager de Mover componente Arrastar para mover um componente Para mover componentes arrastando-os: Arraste o componente na área de gráficos. Os componentes se movem dentro de seus graus de liberdade. Para impedir isso, desmarque Mover componentes arrastando em Ferramentas > Opções > Opções do sistema > Montagens. Usar uma tríade para mover um componente Para mover componentes com uma tríade: Selecione um componente. Arraste os elementos da tríade: Arrastar um braço arrasta o componente ao longo do eixo do braço. Arrastar um anel arrasta o componente ao longo do plano do anel. Para digitar coordenadas ou distâncias específicas, clique com o botão direito na esfera central e selecione entre os seguintes itens: Opção Descrição Exibir caixa de translação XYZ Move o componente para uma coordenada XYZ específica. Exibir caixa de translação delta XYZ Move o componente uma quantidade específica. Clique na área de gráficos para desativar a tríade. Para mover ou alinhar a tríade: Arraste a esfera central para arrastar a tríade livremente. Alt + arraste a esfera central ou um braço e solte em uma aresta ou face para alinhar a tríade com ela. Clique com o botão direito na esfera central e selecione Alinhar a, Alinhar com o componente de origem ou Alinhar com a origem da montagem. Usar o PropertyManager para mover um componente Para mover componentes com o PropertyManager: Clique em Mover componente (barra de ferramentas Montagem) ou em Ferramentas > Componente > Mover. O PropertyManager de Mover componente é exibido e o ponteiro muda para . Selecione um ou mais componentes na área de gráficos. Selecione um item na lista Mover para mover os componentes de uma das seguintes maneiras: Opção Descrição Arrasto livre Selecione um componente e arraste em qualquer direção. Ao longo do XYZ da montagem Selecione um componente e arraste na direção X, Y ou Z da montagem. O sistema de coordenadas é exibido na área de gráficos para orientá-lo. Para selecionar o eixo ao longo do qual deseja arrastar, clique próximo ao eixo antes de arrastar. Ao longo da entidade Selecione uma entidade, então selecione um componente para arrastar ao longo da entidade. Se a entidade for uma linha, aresta ou eixo, o componente a ser movido possui um grau de liberdade. Se a entidade for um plano ou uma face plana, o componente a ser movido possui dois graus de liberdade. Pelo XYZ Delta Digite um valor para X, Y ou Z no PropertyManager e clique em Aplicar. O componente se move de acordo com o valor especificado. Para a posição XYZ Selecione um ponto de um componente, digite uma coordenada em X, Y ou Z no PropertyManager e clique em Aplicar. O ponto do componente se move para a coordenada especificada. Se selecionar algo que não seja um vértice ou ponto, a origem do componente é posicionada na coordenada especificada. Você pode continuar a selecionar e mover componentes ou grupos de componentes enquanto a ferramenta Mover componente estiver ativa. Em Opções avançadas, selecione Esta configuração para aplicar o movimento apenas aos componentes da configuração ativa. Clique em ou em Mover componente novamente quando terminar.
Arrastar para mover um componente Para mover componentes arrastando-os: Arraste o componente na área de gráficos. Os componentes se movem dentro de seus graus de liberdade. Para impedir isso, desmarque Mover componentes arrastando em Ferramentas > Opções > Opções do sistema > Montagens.

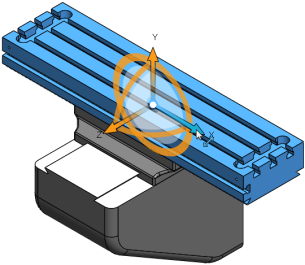

Usar uma tríade para mover um componente Para mover componentes com uma tríade: Selecione um componente. Arraste os elementos da tríade: Arrastar um braço arrasta o componente ao longo do eixo do braço. Arrastar um anel arrasta o componente ao longo do plano do anel. Para digitar coordenadas ou distâncias específicas, clique com o botão direito na esfera central e selecione entre os seguintes itens: Opção Descrição Exibir caixa de translação XYZ Move o componente para uma coordenada XYZ específica. Exibir caixa de translação delta XYZ Move o componente uma quantidade específica. Clique na área de gráficos para desativar a tríade. Para mover ou alinhar a tríade: Arraste a esfera central para arrastar a tríade livremente. Alt + arraste a esfera central ou um braço e solte em uma aresta ou face para alinhar a tríade com ela. Clique com o botão direito na esfera central e selecione Alinhar a, Alinhar com o componente de origem ou Alinhar com a origem da montagem.
Usar o PropertyManager para mover um componente Para mover componentes com o PropertyManager: Clique em Mover componente (barra de ferramentas Montagem) ou em Ferramentas > Componente > Mover. O PropertyManager de Mover componente é exibido e o ponteiro muda para . Selecione um ou mais componentes na área de gráficos. Selecione um item na lista Mover para mover os componentes de uma das seguintes maneiras: Opção Descrição Arrasto livre Selecione um componente e arraste em qualquer direção. Ao longo do XYZ da montagem Selecione um componente e arraste na direção X, Y ou Z da montagem. O sistema de coordenadas é exibido na área de gráficos para orientá-lo. Para selecionar o eixo ao longo do qual deseja arrastar, clique próximo ao eixo antes de arrastar. Ao longo da entidade Selecione uma entidade, então selecione um componente para arrastar ao longo da entidade. Se a entidade for uma linha, aresta ou eixo, o componente a ser movido possui um grau de liberdade. Se a entidade for um plano ou uma face plana, o componente a ser movido possui dois graus de liberdade. Pelo XYZ Delta Digite um valor para X, Y ou Z no PropertyManager e clique em Aplicar. O componente se move de acordo com o valor especificado. Para a posição XYZ Selecione um ponto de um componente, digite uma coordenada em X, Y ou Z no PropertyManager e clique em Aplicar. O ponto do componente se move para a coordenada especificada. Se selecionar algo que não seja um vértice ou ponto, a origem do componente é posicionada na coordenada especificada. Você pode continuar a selecionar e mover componentes ou grupos de componentes enquanto a ferramenta Mover componente estiver ativa. Em Opções avançadas, selecione Esta configuração para aplicar o movimento apenas aos componentes da configuração ativa. Clique em ou em Mover componente novamente quando terminar.
