Você pode aplicar relações de continuidade de torção entre splines e qualquer outra entidade de esboço em esboços 2D. As entidades de esboço devem compartilhar um ponto final. Essas relações criam uma continuidade suave no ponto final e aplicam uma curvatura igual e uma taxa igual de curvatura às entidades de esboço.
Você pode aplicar relações de continuidade de torção a uma spline e a uma destas entidades de esboço:
- spline
- O arco.
- Arco cônico ou elíptico
- Arestas de modelo que são lineares, circulares, cônicas, parabólicas, elípticas ou baseadas em spline
Para aplicar relações de continuidade de torção:
- Selecione um plano e abra um esboço.
- Clique em Spline de estilo
(barra de ferramentas Esboço) ou .
- Esboce um spline.

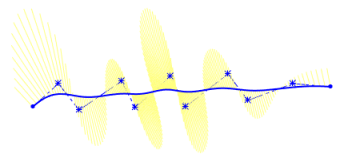

- Clique com o botão direito do mouse no spline e clique em Exibir pentes de curvatura.
- Clique em Arco de 3 pontos
(barra de ferramentas Esboço) ou .
- Desenhe um arco que compartilha o ponto final comum com o spline.

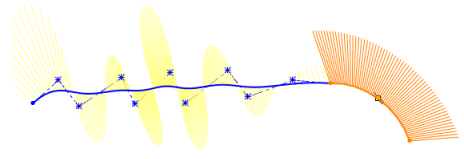

- Clique com o botão direito do mouse no arco e clique em Exibir pentes de curvatura.
- Ctrl + selecione o spline e o arco.
O PropertyManager Adicionar relações/propriedades aparece.
- No PropertyManager Adicionar relações/propriedades, em Adicionar relações, clique em Continuidade da torção
.
- Clique em
.

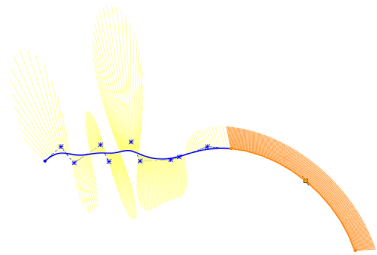

O resultado é uma continuidade suave com curvatura igual e taxa de curvatura igual no ponto final compartilhado entre o spline e o arco.
