Criar Símbolos de tolerância geométrica

Ao criar símbolos de tolerância geométrica, você trabalha diretamente na área de gráficos e a interface o orienta à medida que cria quadros de controle de recursos célula a célula.

Com menus de contexto específicos de células e alças na tela, você pode criar quadros de controle de recursos complexos enquanto mantém o foco no próprio quadro em vez de em uma caixa de diálogo separada.

Este vídeo mostra como usar alças e quadros de controle de recursos para criar um símbolo de tolerância geométrica.

Para criar símbolos de tolerância geométrica:

1. Siga um destes procedimentos:
   • Para peças, clique em Tolerância geométrica (barra de ferramentas do MBD Dimension) ou em Ferramentas > MBD Dimension > Tolerância geométrica . Consulte a Visão geral do DimXpert para peças.
   • Para desenhos, clique em Tolerância geométrica (barra de ferramentas Anotação) ou Inserir > Anotações > Tolerância geométrica.
2. Na área de gráficos, clique para colocar o símbolo.

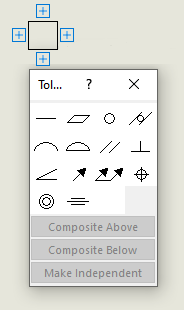

   Um quadro de controle de recurso aparece com alças e uma caixa de diálogo Tolerância ao redor dele.


3. Especifique as opções na caixa de diálogo Tolerância e no PropertyManager de Tolerância geométrica.


4. Clique em qualquer alça ao redor do quadro de controle de recursos para adicionar mais conteúdo.


   Dependendo do local da alça, outras opções estão disponíveis, como:

   • Referencial . Digite nomes de referenciais e símbolos de condição de material para os referenciais primário, secundário e terciário.


   • Indicador. Permite adicionar uma borda, tolerância e referência de referência primária para estabelecer a orientação da zona ou zonas de tolerância.
   • Novo quadro. Cria estruturas adicionais.


   • Abaixo da estrutura. Adiciona texto abaixo do quadro.


   • Entre. Especifique as etiquetas dos pontos se o valor de tolerância for aplicado entre dois pontos ou entidades.


   • De-para. Especifica as etiquetas dos pontos se o valor de tolerância for aplicado entre um ponto ou entidade para outro.


   • Separar requisito. Adiciona uma etiqueta SEP REQT ao símbolo.


   • Caixa de texto. Permite adicionar texto ao símbolo.
5. Clique em .
