Exibir dimensões duplas em símbolos de tolerância geométrica

Ao criar símbolos de tolerância geométrica, você pode exibir dimensões duplas.

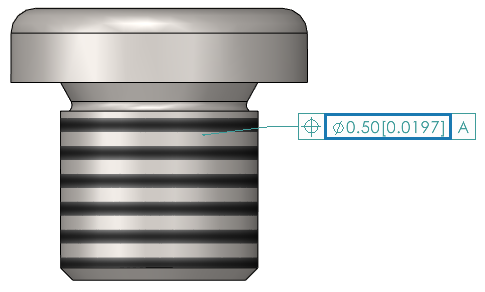

As dimensões duplas mostram dois conjuntos de valores, como polegadas e milímetros, dentro de uma única dimensão.

Para exibir dimensões duplas em símbolos de tolerância geométrica:

  1. Em uma peça ou desenho, clique em Tolerância geométrica (barra de ferramentas MBD Dimension).
  2. Na área de gráficos, clique para colocar o símbolo.
  3. Na caixa de diálogoTolerância, selecione Intervalo.
  4. Na caixa de diálogo Tolerância, selecione Exibir dimensões duplas.
  5. No PropertyManager de Tolerância geométrica, clique em .
