Exemplo: planificar uma superfície

Para planificar uma superfície:

  1. Em uma peça aberta, clique em Planificar (barra de ferramentas Superfícies) ou Inserir > Superfície > Planificar.
    O PropertyManager Planificar é exibido.

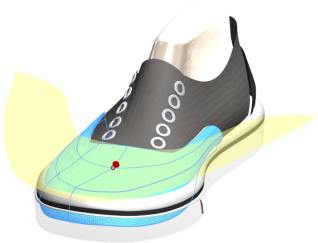

  2. Selecione faces na árvore de projeto do FeatureManager ou na área de gráficos.

  3. Em seguida, selecione um vértice.

    É exibida uma visualização da superfície planificada.

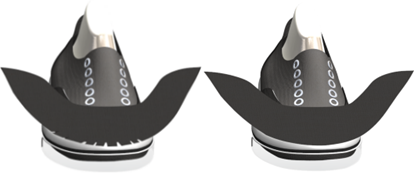

  4. No PropertyManager, clique em Cortes de alívio.

    Você pode selecionar curvas ou esboços como cortes para aliviar o stress na superfície planificada. Neste exemplo, as entidades de esboço estão perpendiculares à aresta.

    Você também pode optar por incluir ou não cortes de alívio.

  5. Você pode transpor entidades de esboço adicionais, curvas ou linhas para uma superfície planificada. No entanto, não é possível modificar o esboço em um recurso de superfície planificada. Para usar as entidades em outros esboços, use a ferramenta Converter entidades.

  6. Para adicionar uma plotagem de distorção, clique com o botão direito do mouse na superfície planificada na área de gráficos e selecione Plotagem de distorção.
