Definir especificações de elemento para furos avançados

Para definir especificações do elemento:

  1. No flyout do Lado mais próximo, selecione o elemento superior para ativá-lo. Que deve manter o tipo de furo como Rebaixado, mas modificar algumas definições.

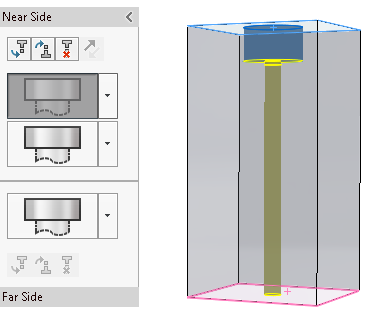

  2. Em Especificação do elemento:
    1. Em Tipo, selecione Parafuso de tampa com cabeça de soquete sextavado.
    2. Em Tamanho, selecione 1/4.
      A visualização temporária do elemento do Lado mais próximo será atualizada.

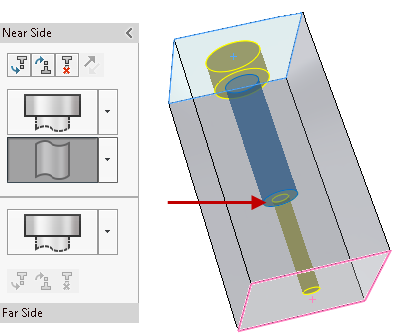

  3. No flyout, clique em para ver o segundo elemento do Lado próximo e, em seguida, clique em Reto.
    Que deverá modificar as especificações para este elemento.
  4. Em Especificação do elemento:
    1. Em Tipo, selecione Folgas de parafuso.
    2. Em Tamanho, selecione 1/4.
    3. Para o Dimensionamento personalizado, defina a Condição final como Cego e a Profundidade como 1.
      A visualização será atualizada para mostrar o tamanho e a profundidade modificada para o elemento Reto.

      Nos flyouts, você pode arrastar elementos para reposicioná-los. Se a operação de arrastar causar uma falha no elemento, ele será realçado. Posicione o ponteiro do mouse sobre o elemento para visualizar uma mensagem de erro.

      O elemento do Lado mais distante é definido como Rebaixado. Você deve modificá-lo para ser um elemento de trilha roscada.

  5. No flyout do Lado distante, clique em para o elemento do Lado distante, depois clique em Rosca.
  6. Em Especificação do elemento:
    1. Em Tipo, selecione Furo roscado.
    2. Em Tamanho, selecione 1/4-20.
      O elemento do Lado mais distante será atualizado até o meio do elemento do Lado mais próximo devido à condição final de Até o próximo elemento.

      Você pode salvar os recursos do furo avançado como Favoritos para reutilizá-los. No PropertyManager, na guia Tipo, em Favorito, você pode adicionar, atualizar, excluir, salvar ou carregar um furo avançado favorito.

      Em seguida, você cria e posiciona as instâncias.
