Alinhar uma submontagem de rota à origem (2024 SP3)

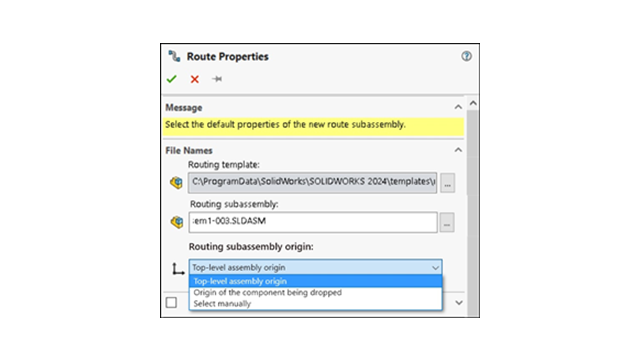

Ao criar uma submontagem de rota, você pode alinhá-la e posicioná-la de acordo com seus requisitos de projeto usando o PropertyManager Propriedades de rota.

As opções para definir a origem incluem:
  • Origem da montagem de nível superior

    A origem da submontagem de rota se alinha coincidentemente com a origem da montagem de nível superior.

  • Origem do componente que está sendo descartado

    A origem da submontagem de rota se alinha coincidentemente com a origem do acessório que está sendo adicionado.

  • Selecione manualmente

    A origem da submontagem de rota se alinha coincidentemente com um ponto de esboço ou vértice que você especificar. Você também pode selecionar o ponto C ou R do acessório.
