Nomear fios e cabos na Árvore de projeto do FeatureManager

Você pode visualizar as marcas ou os nomes de fios, cabos e seus núcleos 3D em Peças de rota na Árvore de projeto do FeatureManager® de uma montagem de rota. O PropertyManager de Atributos elétricos atribui automaticamente as marcas ou nomes.

Isso ajuda a correlacionar as rotas 3D na Árvore de projeto do FeatureManager com as marcas ou nomes dos fios, cabos e seus núcleos exibidos no desenho esquemático.

A convenção de nomenclatura usa o seguinte para identificar rotas diferentes de forma exclusiva:
  • Marcas fio, cabo e núcleo de cabos do PropertyManager de Atributos elétricos.
  • Números sequenciais como sufixos (n). Em que n é proporcional ao número de divisões (com rota dividida) e 1 (sem rota dividida).
  • As direções (DE/PARA) que eles conectam aos componentes.

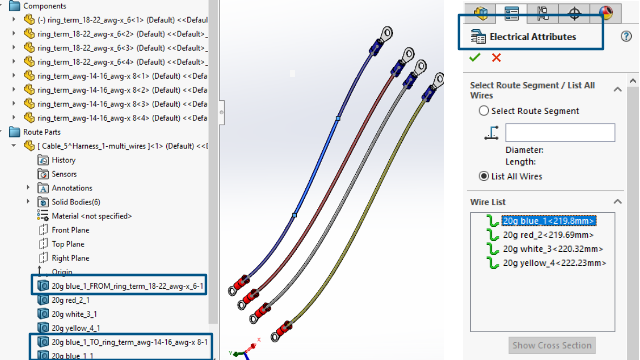

Por exemplo, a imagem acima mostra o nome de uma montagem de rota com quatro fios, conforme o seguinte:

  • Os três fios, vermelho, branco e amarelo, não têm a opção Dividir rota aplicada, e a convenção de nomenclatura é:

    Wire mark_1

    Por exemplo, 20g_red_2_1

  • O fio azul tem uma Rota de divisão aplicada em dois pontos com três corpos divididos criados, e a convenção de nomenclatura é:
    • Para as duas extremidades conectadas aos componentes:

      Wire Mark_FROM/TO_Component Mark

      Por exemplo:

      20g blue_1_FROM_Component1

      20g blue_1_TO_Component2

    • Corpos de cabos internos não conectados aos componentes:

      Wire Mark_n

      Por exemplo:

      20g blue_1_1
