Примеры выполнения команд "Копировать местоположение" и "Копировать преобразование"

В этом разделе сравниваются команды Копировать преобразование и Копировать местоположение.

См. также
Выравнивание объектов
Команды выравнивания

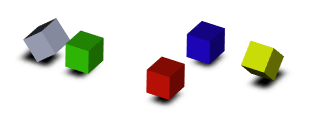

Рассмотрим пример. Далее описывается начальное местоположение.

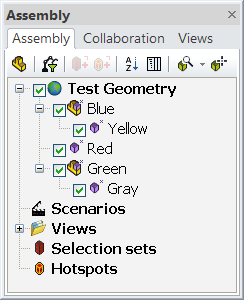

  • Синий куб является родителем желтого, а зеленый – родителем серого.
  • Синий и желтый кубы были преобразованы, а красный куб является их нейтральным положением.
  • Серый куб – это выбранный объект, к которому применяется команда Копировать местоположение или Копировать преобразование, а желтый является целевым объектом.
Значки Имя команды


Копировать местоположение в глобальную систему координат 		Перемещает серый куб точно в местоположение желтого куба.


Копировать местоположение в родительскую систему координат 		Перемещает серый куб в то же местоположение относительно его родительского элемента (зеленый), что и местоположение желтого относительно его родительского элемента (синий).

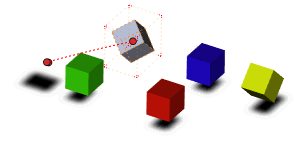

Копировать преобразование в глобальную систему координат 		Применяет преобразование желтого куба относительно его нейтрального положения (красный) к серому кубу.


Копировать преобразование в родительскую систему координат 		Применяет преобразование желтого куба относительно его родительского элемента (синий) к серому кубу.
