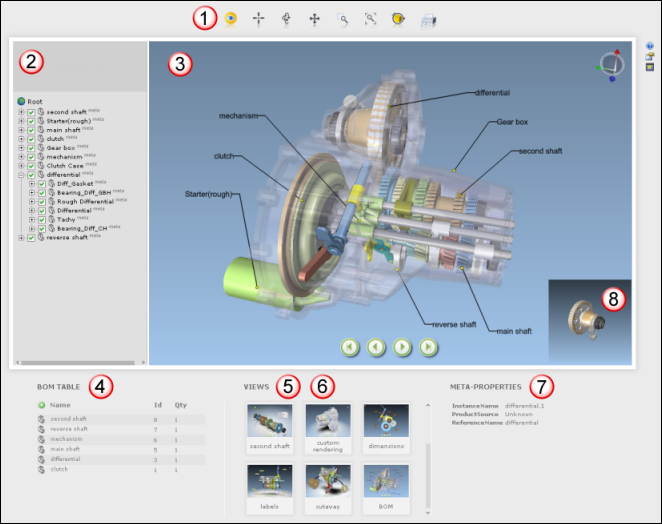

| 1 |
Панель инструментов |
Обеспечивает быстрый доступ к инструментам навигации и другим общим инструментам. |
Простое, Полный, Метасвойства, PMI, Вид |
| 2 |
Сборка |
Отображает дерево сборки модели. |
Полный, Метасвойства, PMI |
| 3 |
Основное 3D окно (Экран) |
Отображает окно Composer с помощью выделенного подключаемого модуля Composer Player. |
Все |
| 4 |
Таблица спецификаций |
Отображает интерактивную таблицу спецификаций. |
Спецификация, Полный |
| 5 |
Виды |
Отображает уменьшенные изображения всех видов документа. Щелкните вид, чтобы сделать его активным в экране. |
Полный, Метасвойства, PMI, Вид |
| 6 |
Список PMI (не показан) |
Выводит информацию о производстве изделия (PMI) для объектов с PMI. |
PMI |
| 7 |
Метасвойства |
Показывает метасвойства деталей и сборки. Чтобы просмотреть метасвойства, в панели сборок наведите указатель мыши на объекты с меткой "meta". |
Полный, Метасвойства |
| 8 |
Местный вид |
Показывает увеличенную версию объекта, выбранного в таблице спецификаций или на панели сборок. |
Спецификация, Полный |
