По умолчанию при экспорте в CircuitWorks используется исходная точка компонента SOLIDWORKS в качестве исходной точки электрического компонента. При необходимости можно определить различные исходные точки.
Например, можно переопределить исходную точку компонента, если в системе ECAD используется исходная точка компонента из файла ECAD в качестве точки вставки компонента. Точка вставки – это обычно либо центр компонента, либо местонахождение контакта 1 на интегрированной печатной плате.
Если сборка SOLIDWORKS и ее компоненты созданы на основе файла IDF или PADS, в CircuitWorks компоненты будут моделироваться вокруг исходной точки, указанной в данных ECAD, так чтобы их можно было легко импортировать в ту же систему ECAD. Однако если сборка содержит компоненты, смоделированные вручную, исходная точка, которая была удобна для построения модели, может оказаться неподходящей для системы ECAD.
Исходные точки компонентов можно просмотреть в CircuitWorks на

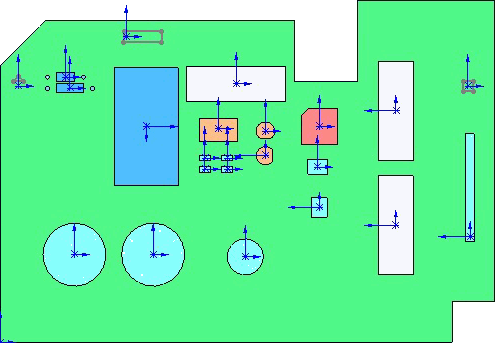

изображениях предварительного просмотра. На следующем рисунке CircuitWorks показывает исходные точки открытого файла IDF. Большинство компонентов имеют исходные точки в центре, кроме прямоугольного компонента в правом нижнем углу, имеющего исходную точку в месте контакта 1.

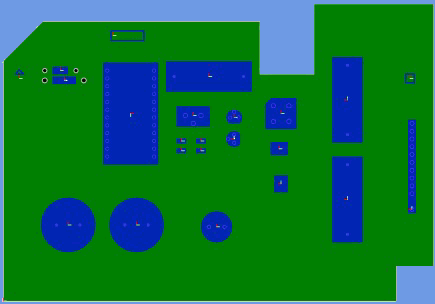

Когда в CircuitWorks создается сборка SOLIDWORKS на основе этого файла IDF, результат будет выглядеть, как следующий вид сверху:
Обратите внимание, что в CircuitWorks были созданы модели компонентов, локальные исходные точки которых соответствуют исходным точкам в файле IDF. Все они являются исходными точками по центру, кроме компонента в нижней правой части.

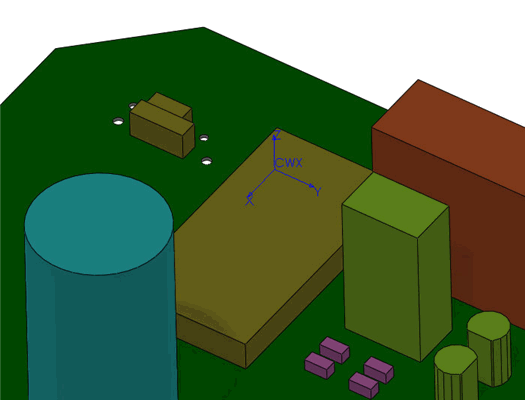

Чтобы определить новую исходную точку ECAD для большой синей интегральной схемы в точке контакта 1, а не в центральной точке, вставьте настроенную пользователем систему координат с именем
CWX в месторасположении контакта 1 в модели SOLIDWORKS.
Оси x и y системы координат определяют оси x и y ECAD. Направление z определяет направление вверх. Исходная точка системы координат определяет исходную точку ECAD и ее смещение по отношению к плате. См.
Заданные пользователем координаты для ориентации компонентов.

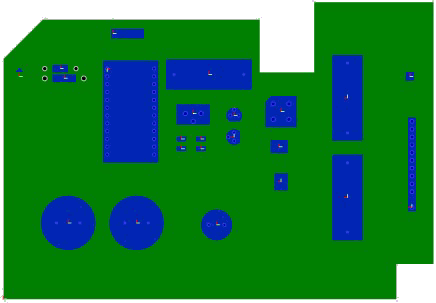

Теперь при экспорте этой сборки из SOLIDWORKS в CircuitWorks на изображении предварительного просмотра исходная точка интегральной схемы отобразится в месте контакта 1. При сохранении местоположение исходной точки записывается в файл IDF.
Модель в библиотеке компонентов CircuitWorks теперь отличается от данных IDF. Форма осталась прежней, но исходные точки разные. Поскольку в CircuitWorks моделируются только компоненты, отсутствующие в библиотеке, пользователь должен удалить существующую модель компонента из библиотеки, чтобы при следующем нахождении этого компонента в файле IDF в CircuitWorks можно было создать новую модель с новой исходной точкой.
