Программа связывает объекты Набора 1 и Набора 2 (источник и цель), заданные в окне PropertyManager Локальные взаимодействия. Связанные элементы ведут себя как сваренные. Для геометрических объектов, которые не зависят от сетки, связывание применяется с уравнениями ограничения.
Кроме того, можно связать компоненты, используя общие узлы сетки на их границах. В этом случае компоненты, которые имеют общие узлы сетки на границах сетки, будут как одно тело.
Связанные взаимодействия можно применить к следующим исследованиям моделирования:
- Статическое
- Частота
- Потеря устойчивости
- Термическое
- Нелинейное
- Динамическое
- Испытание на ударную нагрузку
|
| Связывание между соприкасающимися компонентами (без зазора). |
|

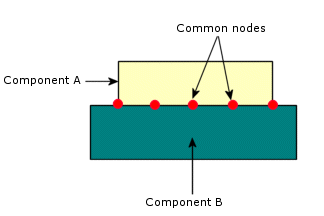

| Иллюстрация общих узлов сетки в границах компонентов. Два компонента входят в сетку как одно тело. |
Это ограничение применимо только a) к формуле связи "узел с поверхностью" для всех исследований и б) к формуле связи "поверхность с поверхностью" для нелинейных исследований.
При наличии связанного контакта между деталями из листового металла и другими поверхностями (твердыми телами или оболочками) алгоритм связанного контакта может применить сверхжесткое крепление из-за зазора между сеткой срединной поверхности и геометрией поверхности контакта. Сверхжесткое крепление связанного контакта изменяет расчет узлов жесткого тела. Программа рассчитает все жесткие узлы (с частотными значениями, близкими к 0), если удалить зазор путем смещения сетки деталей из листового металла от срединных поверхностей к геометрии поверхности контакта.
