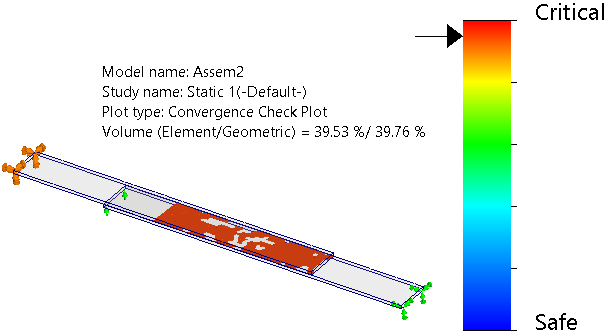

| На графике показаны критические и безопасные области модели в отношении статуса сходимости контакта и нормализованной корректировки смещения. Переместите ползунок в сторону Критические для просмотра областей модели, где решающая программа не достигла сходимости контакта, а также имеет высокие значения для корректировки нормального смещения. В легенде эпюры отображается отношение объемов элементов, для которых достигается сходимость контактов по всем элементам, участвующим в составе взаимодействий контактов.
Корректировка нормального смещения — это соотношение контакта общего вектора инкрементного узлового смещения к общему вектору узлового смещения в окончательном номере итерации.
|
