Добавление уклона

Чтобы определить уклон прокладки трубопровода, выполните следующие действия.

  1. Откройте маршрутную сборку и нажмите Трубопровод > Редактировать маршрут (панель инструментов "Маршрут").
  2. Щелкните объект эскиза правой кнопкой мыши в том месте, где необходимо добавить наклон, и выберите команду Добавить наклон add_slope_button.
  3. В меню Наклон трубы PropertyManager в разделе Сегменты маршрута выберите сегменты маршрута для наклона. Они должны быть выровнены по оси с первым сегментом.
  4. В графической области перетащите соединительные детали к сегментам маршрута из библиотеки проектирования или библиотеки маршрута.
    Если соединительная деталь была зафиксирована или имеет внешнее сопряжение, мешающее ее движению, такую деталь невозможно добавить к наклону.
  5. Выберите Плоскость притяжения.
    Сегменты маршрута должны находиться в той плоскости.
  6. Выберите начальную точку.
    Начальной точкой должна быть зафиксированная точка, которую можно использовать для поворота сегмента маршрута и создания наклона.
  7. Введите угол вращения наклона, выраженный в виде отношения или измеренный в градусах.
  8. Чтобы добавить зазор сварки, выберите пункт Зазор сварки Tool_WeldGap_Piping.gif и выберите сегменты в поле Сегменты маршрута в PropertyManager.
  9. Чтобы изменить значение зазора сварки, выберите Заменить зазор по умолчанию и укажите требуемое значение.
  10. Нажмите Штифт в верхней части PropertyManager, затем нажмите PM_OK.gif, чтобы добавить наклон и оставить программу PropertyManager открытой.

Наклон добавляется к сегментам маршрута.

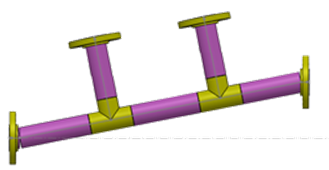

Добавить наклон

Чтобы отредактировать наклон, выберите сегмент маршрута и нажмите правой кнопкой мыши Редактировать наклон edit_slope_button. Чтобы удалить наклон, выберите сегмент маршрута и нажмите правой кнопкой мыши Удалить наклон remove_slope_button. Наклоны также можно добавлять в чертежи и спецификации.
