Можно создать примечания к уклонам на чертежах трубопровода, добавив значение "Уклон" в качестве свойства пользователям в спецификацию.
Чтобы добавить примечания к уклонам на чертежах, выполните следующие действия:
- На чертеже трубопровода нажмите правой кнопкой мыши Спецификация и выберите .
- В диалоговом окне Тип столбца выберите значение Уклон для параметра Имя свойства.
Столбец Уклон будет добавлен в спецификацию. Сегменты трубы, содержащие уклоны, перечислены в спецификации.
При использовании пользовательского шаблона спецификации необходимо добавить "Уклон" в качестве свойства пользователя. См. документ Справка SOLIDWORKS: Спецификация — Свойства пользователя.
- Нажмите правой кнопкой мыши на осевую линию наклонной трубы и выберите .
- Нажмите левой кнопкой мыши Уклон трубопровода и выберите одно из следующих примечаний угла уклона:
-
Вверх...
-
Вниз...
-
Вниз с обращением...
-
Вверх с обращением...

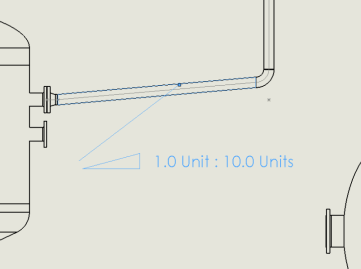

Чертеж трубопровода будет содержать примечания уклона, а список уклонов будет добавлен в спецификацию.
