Добавление сращивания

В этом разделе описывается процедура добавления сращивания после разделения маршрута.

1. Откройте маршрутную сборку в режиме Редактировать маршрут.
2. Правой кнопкой мыши щелкните объект эскиза там, где требуется разделить маршрут, и выберите Инструменты > Маршрут > Электрические > Разделить маршрут .
   В месте разделения объектов эскиза добавляется точка разделения.
3. Выделите эту точку разбивки и нажмите Инструменты > Маршрут > Электрические > Добавить сращивание.
4. Из библиотеки проектирования перетащите компонент сращивания на точку разделения.
   Сращивание поддерживает различные размеры провода. Выберите конфигурацию используемого компонента сращивания на основе размера провода.
5. В окне Добавить сращивание PropertyManager введите имя сращивания и при необходимости выберите настройки для добавления в таблицу соединителей и спецификации.
6. Нажмите .

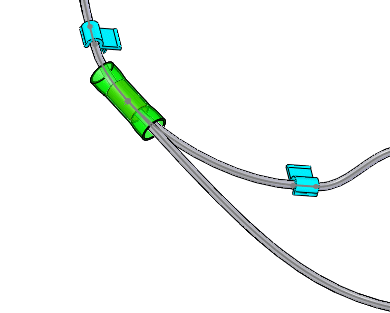

   Сращивание добавляется в дерево конструирования FeatureManager.

   Можно добавить компоненты сращивания в маршрут с помощью команды Добавить в маршрут. Сращивания можно добавить в графической области и подключить к ним существующие маршруты.
