На уровне документа можно задать параметры черчения для таблиц выштамповок. Используется только для чертежей.
Чтобы открыть эту страницу:
Откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), выберите вкладку Свойства документа, затем выберите .
Граница
Граница рамки
|
Выбор толщины линии внешней границы таблицы. |
Граница сетки
|
Выбор толщины линий внутренней сетки таблицы. |
Текст
Шрифт
|
Позволят менять шрифт.
|
Точность расположения
Точность единиц измерения
|
Выберите количество знаков после запятой для значения местоположения элемента выштамповки. |
|
Буквенно-цифровое управление
Для обозначения порядка меток таблицы выштамповки выберите буквы или цифры.
A, B, C
|
Задает буквенное обозначение порядка меток элементов выштамповок. |
|
1, 2, 3
|
Задает числовое обозначение порядка меток элементов выштамповок. |
|
Слой
Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов Слой).
Индикатор исходной точки
Индикатор исходной точки
|
Управляет режимом отображения исходной точки. Выберите стандарт, в соответствии с которым будет отображаться исходная точка, или выберите значение По стандарту, чтобы использовать общий чертежный стандарт.
|
ANSI, BSI:
ISO, GB:
DIN, JIS, ГОСТ:
|
Угол/смещение от центра профиля
Угол
|
Задает угол, который образует метка с вертикальной линией, проходящей через центр элемента выштамповки

|
Смещение
|
Задает расстояние от метки до профиля элемента выштамповки

|
Двойной размер
Отображение двойных размеров
|
Выберите, чтобы размеры отображались с использованием двойных единиц. |
Отобразить двойные единицы измерения
|
Выберите, чтобы отобразить единицы измерения для второго набора размеров. |
Положение значения размера |
Сверху
Снизу
Справа
Слева
|
Параметры
Нули в начале
|
Стандарт
|
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
Показать
|
Нули перед запятой отображаются. |
Удалить
|
Нули в начале не отображаются. |
|
Незначащие нули |
Удалить только при нулевом значении |
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
Показать
|
Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для Единиц измерения. |
Удалить |
Незначащие нули не отображаются. |
Как в источнике |
Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994. |
|
Объединить одинаковые метки
|
Позволяет объединить элементы с одинаковыми идентификаторами выштамповок в одну строку.

|

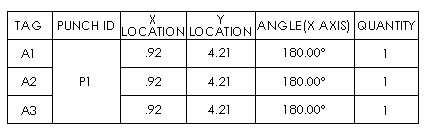

Объединить одинаковый размер
|
Параметр позволяет объединить ячейки элементов выштамповки с одинаковыми идентификаторами. Столбцы значений местоположения остаются неизменными.

|
