"Выбрать другой" и "Выбрать ссылку на сопряжение"

Диалоговое окно Выбрать другой можно использовать для выбора объектов, которые скрыты другими объектами. Можно использовать диалоговое окно Выбрать ссылку на сопряжение для выбора ссылок на сопряжения.

Выбрать другой

Для выбора скрытых элементов:

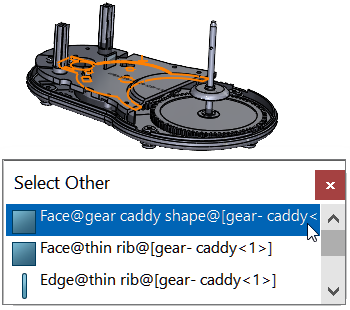

  1. В документе детали или сборки нажмите правой кнопкой мыши на модель в графической области и выберите Выбрать другой .
    • Указатель изменится на , и появится диалоговое окно Выбрать другой со списком объектов, расположенных под указателем, в том порядке, в котором они встречаются. Значок указывает на тип объекта, например грань или кромка.
    • Наведите указатель на эти элементы, чтобы высветить их в графической области.
    • Чтобы просмотреть список, нажмите на клавишу Tab или повращайте среднюю кнопку мыши.
    • Можно нажать правой кнопкой мыши на модель, чтобы скрыть грани и отобразить другие скрытые грани и кромки.
  2. Выберите объект в списке или в графической области, чтобы выбрать объект.

Выбрать ссылку на сопряжение

Если доступно несколько ссылок на сопряжение, в диалоговом окне Выбрать ссылку на сопряжение отображается список ссылок на сопряжения.

Диалоговое окно может появиться при использовании следующих рабочих процессов.
  • Вставка компонента.
  • Перетаскивание компонента из дерева конструирования FeatureManager.
  • Перетаскивание файла из вкладки Проводник файлов на панель задач.
  • Перетаскивание файла из вкладки Библиотека проектирования на панель задач.

Чтобы выбрать ссылку на сопряжение, выполните следующие действия.

  1. Откройте модель, в которой имеется несколько ссылок между двумя компонентами.

    В этом примере создается ссылка на сопряжение между ручкой и пластиной. Можно выбрать несколько положений пластины.

  2. Опустите ручку на пластину.

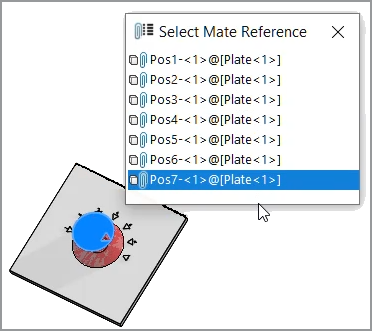

    Диалоговое окно Выбрать ссылку на сопряжение появляется, когда ручка находится над пластиной.

  3. В диалоговом окне Выбрать ссылку на сопряжение выберите ссылку.
