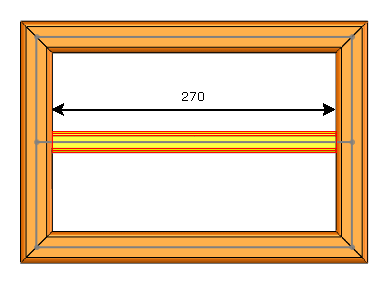

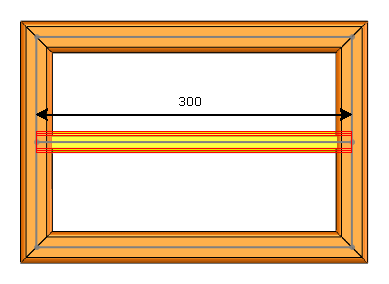

Вставка таблиц списков вырезов сварных изделий в чертежи Порядок вставки таблицы списков вырезов сварных изделий в чертеж: В чертеже нажмите Список вырезов сварного изделия (панель инструментов "Таблица") или Вставка > Таблицы > Список вырезов сварного изделия. Выберите чертежный вид. Укажите свойства в окне Список вырезов сварного изделия PropertyManager (Менеджера свойств), затем нажмите кнопку . Если не выбран параметр Прикрепить к точке привязки в окне PropertyManager, нажмите в графической области для размещения списка вырезов. Теперь в чертежном листе могут содержаться несколько списков вырезов сварного изделия. Отсеките элементы конструкции в документе детали таким образом, чтобы в списке вырезов чертежа отобразились правильные значения длины. Например, используйте инструмент Отсечь/Удлинить (панель инструментов "Сварные детали") для отсечения обоих концов поперечного элемента на одном уровне с гранями боковых элементов, чтобы в списке вырезов отобразилось правильное значение длины (270). До отсечения. После отсечения. На уровень вышеТаблицы списков вырезов сварных изделий PropertyManager Список вырезов сварного изделия PropertyManager Столбец списка вырезов сварного изделия Сортировка столбцов в таблицах списков вырезов сварных изделий Сортировка таблиц списков вырезов сварных изделий по номеру позиции
