Создание гибридных моделей

Можно создать гибридное твердое тело или тело поверхности, которое включает геометрию сетки BREP и стандартную геометрию SOLIDWORKS BREP.

Во многих случаях гибридное моделирование может помочь избежать преобразования стандартного тела BREP в сетку BREP, которая часто использовалась для сравнения стандартного тела BREP с телом сетки BREP. В гибридном моделировании можно добавить стандартную геометрию BREP непосредственно в тело сетки BREP.

В этом примере представлена модель меча с рукояткой, сформированной из глины.

Для создания гибридных моделей выполните следующие действия.

  1. Создайте собственную рукоятку из глины и отсканируйте ее, чтобы создать файл .stl.
  2. Импортируйте файл .stl как графическое тело, очистите его с помощью инструментов графического тела и преобразуйте его в сетку BREP.
  3. Добавьте стандартные элементы SOLIDWORKS BREP в деталь.

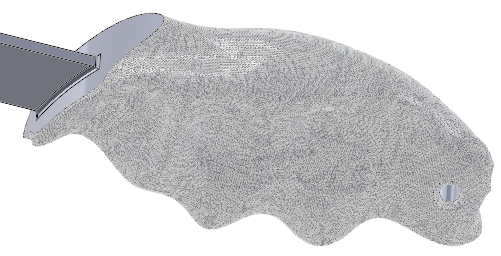

    Вытяжка поверхности и вырез поверхности

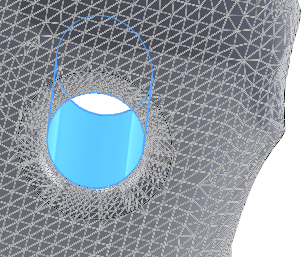

    Вырез-вытянуть и скругление

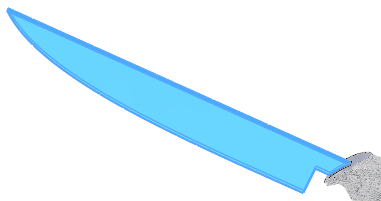

    Бобышка-Вытянуть
    Поскольку нож является стандартной геометрией SOLIDWORKS BREP, его можно уточнить с помощью дополнительных элементов. Например, можно заточить лезвие, добавить зазубренный край или добавить обоюдоострую кромку. Для областей тела гибридной сетки, которые являются стандартной геометрией SOLIDWORKS, можно использовать все элементы, доступные для стандартной геометрии SOLIDWORKS. Для областей, которые включают как геометрию сетки BREP, так и стандартную геометрию SOLIDWORKS BREP, доступно подмножество этих элементов.
