Можно настроить файл общего допуска, используемый в DimXpert, для подтверждения определенных требований проектирования.
Чтобы настроить файл общего допуска, выполните следующие действия.
- В папке, указанной в разделе , откройте файл general tolerances.xlsx с помощью программы Microsoft Excel.
Файл содержит следующие разделы:
| Линейный |
Указывает диапазон и допуски для линейных размеров. |
| С разрывом кромок |
Указывает диапазоны и допуски для размеров фасок и скруглений. |
| Угловые размеры |
Указывает диапазон и допуски для угловых размеров. |
| Единицы измерения |
Указывает единицы измерения для линейных и угловых значений в таблице. |
- В разделе Единицы измерения установите единицы измерения для значений в таблице.
При использовании файла общего допуска в модели, которая использует разные единицы измерения, значения автоматически преобразуются в соответствии с единицами измерения модели.
- Настройка значений в файле.
Например:

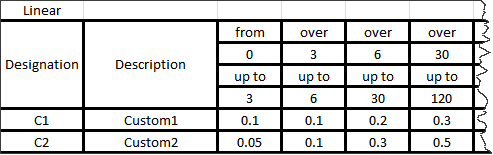

- Чтобы изменить параметр Пользовательские1 для линейных размеров, найдите раздел Линейный.
- Измените значения в строке Пользовательские1.
Например, для изменения допуска с 0,2 на 0,3 для линейных размеров, которые находятся в диапазоне от 6 до 30, выполняется изменение соответствующего значения
Пользовательские1 с 0,2 (мм) на 0,3.
Форматирование в файле общего допуска должно быть сохранено. При изменении форматирования файл не распознается как допустимый, поэтому используются значения по умолчанию. Например, не меняйте порядок ячеек и не оставляйте ячейки пустыми.
- Сохраните файл Microsoft Excel.
Файл общего допуска необходимо загружать каждый раз при обновлении в нем значений или изменения его местоположения.
- Чтобы загрузить файл, выполните следующие действия.
- Нажмите .
- В разделе Общий допуск для параметра Класс допуска выберите пользовательский класс.
- Нажмите Загрузить пользовательские, а затем нажмите ОК для подтверждения.
