Отображение двойных размеров в обозначениях геометрических допусков

При создании обозначений геометрических допусков можно отобразить двойные размеры.

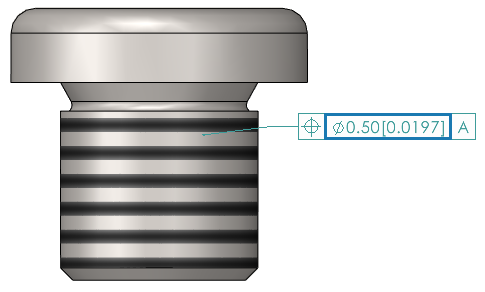

Двойные размеры отображают два набора значений, например дюймы и миллиметры, в пределах одного размера.

Чтобы отобразить двойные размеры в обозначениях геометрического допуска, выполните следующие действия.

  1. В детали или чертеже нажмите Геометрический допуск (на панели инструментов MBD Dimension).
  2. В графической области нажмите в том месте, где необходимо разместить обозначение.
  3. В диалоговом окне Допуск выберите Диапазон.
  4. В диалоговом окне Допуск выберите Отобразить двойные размеры.
  5. В окне PropertyManager Геометрический допуск нажмите .
