Погашение элементов в диалоговом окне Уравнения

Можно определить уравнения, условно погашающие элементы. Также можно напрямую погасить элементы в диалоговом окне Уравнения.

При создании уравнения, управляющего состоянием погашения дочернего элемента, нельзя погасить или отменить погашение родительского элемента. Для управления состоянием погашения родительского элемента создайте отдельное уравнение для родительского элемента или используйте альтернативные способы, например Настроить элемент или таблицы параметров.

Чтобы погасить элементы в диалоговом окне Уравнения, выполните следующие действия.

  1. Выполните одно из действий ниже.
    • Выберите Уравнения (панель инструментов "Инструменты").
    • Выберите Инструменты > Уравнения.
    • Правой кнопкой мыши нажмите на папку Уравнения в дереве конструирования FeatureManager и выберите Управление уравнениями.
  2. Выберите Вид уравнений .
  3. Погашение элементов

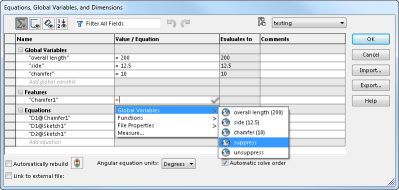

    1. В диалоговом окне Уравнения в разделе Элементы щелкните пустую ячейку.
    2. В дереве конструирования FeatureManager щелкните элемент, который требуется погасить.
      Имя элемента отобразится в разделе Элементы. SOLIDWORKS заполняет следующую ячейку символом = (знак равенства) и отображает список со значениями параметров Глобальные переменные, Функции, Свойства файла и Измерение.
    3. Разверните папку Глобальные переменные, выберите погасить и нажмите .

      Значение "Погашен" добавляется в столбец Равняется.

      Можно также условно погасить элементы, используя синтаксис функции Visual Basic if.
  4. Нажмите кнопку ОК.
