Использование параметров сортировки списка вырезов

Можно собрать идентичные тела и выбрать грани и элементы для исключения из сортировки. Этот параметр собирает все тела в папке Элемент списка вырезов . Эти тела геометрически идентичны, но создаются с помощью различных элементов, например цилиндров, сформированных путем вытяжения или вращения элементов и имеющих одинаковый объем.

Чтобы использовать сортировку списка вырезов, выполните следующие действия.

  1. Откройте модель.

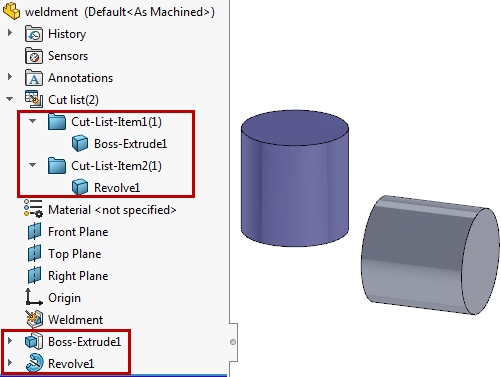

    В этой модели тела Extrude1 и Revolve1 имеют одинаковый объем, но отображаются в отдельных папках элементов списка вырезов.

  2. Выберите Инструменты > Параметры > Свойства документа > Сварные детали .
    1. В разделе Параметры списка вырезов выберите Автоматически создавать списки вырезов.
      Необходимо включить этот параметр для сортировки списков вырезов. Можно также нажать правой кнопкой мыши на папку верхнего уровня Список вырезов и выбрать пункт Создать список вырезов автоматически для включения этого параметра.
    2. В разделе Параметры списка вырезов выберите Сбор одинаковых тел.
      Можно также нажать правой кнопкой мыши на папку верхнего уровня Список вырезов в дереве конструирования FeatureManager и выбрать Параметры сортировки списка вырезов. В разделе Параметры сортировки выберите Сбор идентичных тел.
  3. Нажмите .
    Чтобы сохранить параметр Сбор идентичных тел в диалоговом окне Свойства документа, создайте шаблон с помощью данного параметра. При создании новых сварных деталей с помощью этого шаблона программное обеспечение автоматически проверяет наличие идентичных тел в папках Элемент списка вырезов.

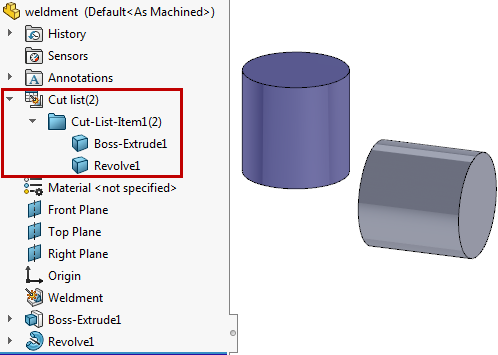

    Оба тела теперь отображаются в одной папке Элемент списка вырезов.
