Сборка плавающего крепежа без перемещения

Чтобы рассчитать наиболее неблагоприятный вариант без учета перемещения крепежа, необходимо выполнить следующие действия.

  1. Откройте сборку для оценки.
  2. Создайте исследование TolAnalyst и перейдите к окну Результат PropertyManager (Менеджера свойств).
  3. В разделе Настройки для анализа снимите флажок Освободить крепежи и болты.
    В данном примере в разделе Сводка анализа значение параметра Мин. равно 48, а значение параметра Макс. равно 52 для полного диапазона 4 мм.

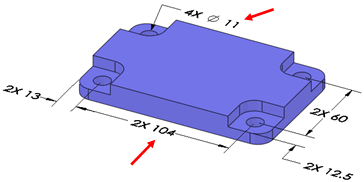

Чтобы получить минимальный результат в наихудшем случае, TolAnalyst выполняет расчеты, с учетом того, что размер отверстий с гарантированными зазорами на верхних пластинах равен 11 (LMC), вследствие этого позиционный доступ приобретает значение 1. Выполняя моделирование, TolAnalyst может изменить основной размер между отверстиями (105) до 104.
Что касается осевых поддержек, то когда TolAnalyst моделирует отверстия с гарантированными зазорами размером 11,5 (LMC), суммарный позиционный доступ равняется 1,0 и позволяет изменить основной размер от базы B до отверстий (27,5) на 28.

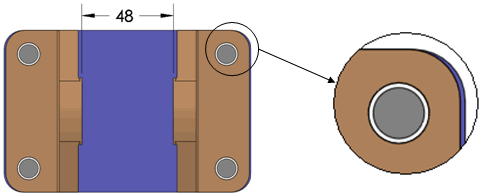

При сборке деталей, когда параметр перемещения крепежей не выбран, TolAnalyst выравнивает отверстия с гарантированными зазорами в осевых поддержках концентрически так, чтобы резьбовые отверстия располагались на верхней панели, что позволяет достичь минимального значения для наихудшего случая, равного 48.
