Сборка плавающего крепежа с перемещением

Чтобы рассчитать наиболее неблагоприятный вариант с учетом перемещения крепежа, необходимо выполнить следующие действия.

В PropertyManager (Менеджере свойств) в разделе Настройки для анализа выберите параметр Освободить крепежи и болты.
Минимальное значение для наихудшего случая сокращается до 46, максимальное же возрастает до 54. Полный диапазон 8 мм в два раза превышает диапазон, когда TolAnalyst не учитывает перемещение крепежа.

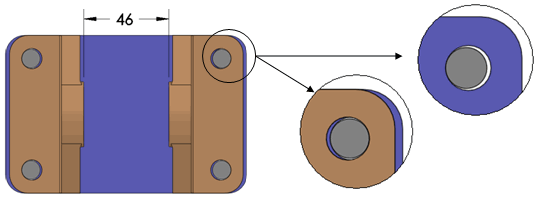

Чтобы получить минимальный результат в наихудшем случае, TolAnalyst моделирует параметры деталей так же, как при невыбранном перемещении. Когда детали уже собраны, осевые поддержки сдвигаются вверх, располагаясь напротив внутренних граней отверстий с гарантированными зазорами на верхней пластине и внешних граней отверстий с гарантированными зазорами на осевых поддержках, что позволяет достичь минимального значения для наихудшего случая, равного 46.
