Улучшения функции Автоисправление для концентрических и параллельных сопряжений добавляют дополнительные критерии для определения замещающих объектов.
Для концентрических сопряжений SOLIDWORKS исправляет отсутствующую ссылку, выбрав на том же компоненте грань, которая имеет другой диаметр и такое же положение оси.
Для параллельных сопряжений SOLIDWORKS исправляет отсутствующую ссылку, выбрав на том же компоненте ссылку, которая имеет другое положение. Для плоских граней отсутствующая ссылка будет исправлена с помощью другой плоской грани с такой же ориентацией. Для ссылок на плоскость отсутствующая ссылка будет исправлена с помощью другой плоскости, которая имеет такую же ориентацию. Если соответствующая плоскость недоступна, SOLIDWORKS использует плоскую грань, которая имеет такую же ориентацию, чтобы исправить отсутствующую ссылку на плоскость.
Чтобы автоматически исправить отсутствующие ссылки на сопряжение, выполните следующие действия.
- Откройте модель, в которой возникает ошибка концентрического сопряжения.

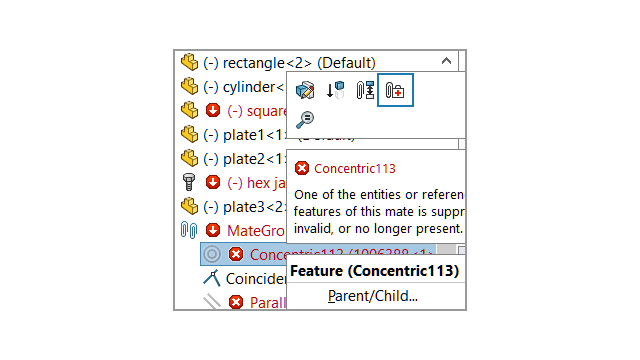

- Нажмите правой кнопкой мыши на сопряжение и на контекстной панели инструментов для сопряжения выберите Автоисправление
. Если SOLIDWORKS не может исправить ошибку, отобразится запрос на решение сопряжения вручную.
