CircuitWorks назначает временное кодовое обозначение (позиционное обозначение) для каждого экземпляра механического компонента, если с этим компонентом еще не связано кодовое обозначение.

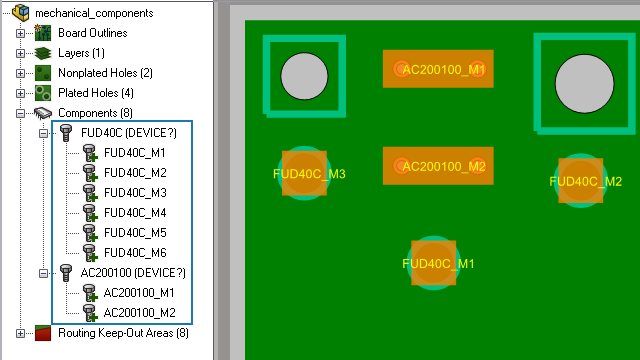

При открытии файла IDX 3 в CircuitWorks программа присваивает кодовое обозначение, которое также доступно в SOLIDWORKS при построении модели. Кодовое обозначение отображается в дереве CircuitWorks с именем экземпляра. Такое же кодовое обозначение отображается в дереве конструирования SOLIDWORKS FeatureManager после моделирования механических компонентов в SOLIDWORKS.
Кодовые обозначения в каждом компоненте обеспечивают следующие преимущества:
- Более высокая точность при просмотре результатов изменений при экспорте сборки платы из SOLIDWORKS в CircuitWorks с помощью инструмента Экспорт в CircuitWorks. Любые изменения механических компонентов в SOLIDWORKS отображаются в диалоговом окне Синхронизация с ECAD и в дереве изменений в окне CircuitWorks.
- Более точные результаты при просмотре результатов изменений при импорте или экспорте сборки платы из CircuitWorks в конструктор ECAD с помощью инструмента Синхронизация с ECAD. Любые изменения механических компонентов отображаются в диалоговом окне Синхронизация с ECAD.
