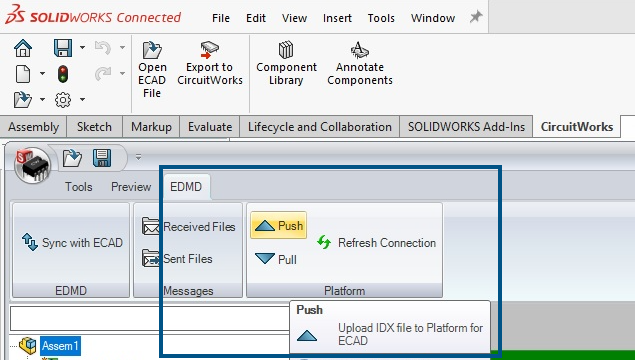

SOLIDWORKS Connected Support для CircuitWorks (2024 FD01) SOLIDWORKS Connected поддерживает дополнительные возможности CircuitWorks. Инструменты Отправка и Получение (панель инструментов EDMD) позволяют отправлять и получать файлы IDX 3 из ECAD. В разделе Связать модель можно найти список моделей данных электронных компонентов 3DEXPERIENCE Platform. Можно связать и отменить связь компонентов дерева CircuitWorks с файлами деталей или сборок SOLIDWORKS. После связывания модели с 3DEXPERIENCE Platform звездочка в дереве CircuitWorks исчезает. На панели Свойства компонента и в библиотеке компонентов CircuitWorks для компонента SOLIDWORKS нажмите Поиск компонента , чтобы отобразить модели данных электронных компонентов в 3DEXPERIENCE Platform. При создании сборки в SOLIDWORKS Connected в диалоговом окне Открыть перечислены модели данных электронных компонентов с платформы 3DEXPERIENCE Platform, которую можно использовать в сборке. Содержание Кодовые обозначения для сравнения изменений механических компонентов (2024 SP3) CircuitWorks назначает временное кодовое обозначение (позиционное обозначение) для каждого экземпляра механического компонента, если с этим компонентом еще не связано кодовое обозначение. Отправка задач в 3DEXPERIENCE Platform Построение моделей (2024 FD01) В CircuitWorks Connected можно использовать инструмент Построить модель для построения и сохранения моделей плат и компонентов в 3DEXPERIENCE Platform. В более ранних выпусках необходимо было сохранять модель платы и каждый компонент отдельно. Изменения в корпусе платы и вырезах из CircuitWorks (2024 SP2) CircuitWorks может создавать файлы изменений MCAD на основе изменений корпуса платы и выреза. Затем эти изменения можно отправить как файлы IDX 3 в Cadence® Allegro®. Изменения в корпусе платы и вырезах из ECAD (2024 SP3) Конструкторы ECAD могут создавать файлы изменений IDX 3 на основе изменений корпуса платы и выреза. Затем эти изменения можно открыть в CircuitWorks. На уровень вышеCircuitWorks
