Параметры импорта для управления обозначениями кабелей и деталями производителя (2024 SP2)

Можно создать новый файл Excel для импорта и адаптировать его к языку ввода и классу деталей производителя или обозначениям кабелей.

1. Выберите Библиотека > Управление обозначениями кабелей .

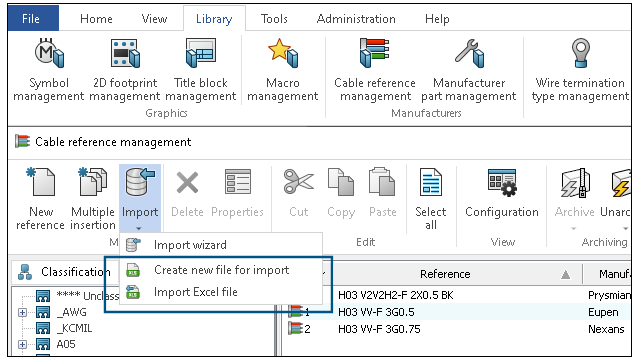

2. В диалоговом окне Управление обозначениями кабелей нажмите Импорт > Создать новый файл для импорта .
3. В диалоговом окне Создать новый файл Excel для импорта обозначений кабелей выберите следующие параметры.
   • В поле Язык выберите язык из списка. Язык по умолчанию соответствует языку интерфейса. Список содержит 14 языков, соответствующих языкам интерфейса.
   • В поле Класс нажмите , чтобы открыть Инструмент выбора класса и выбрать базовый класс для обозначения кабеля. Если класс не выбран, все классы и подклассы будут доступны в файле Excel.
   • Для параметра Шаблон доступен выберите файл Excel, который находится в папке шаблона.
   • Выберите Открыть созданный шаблон, чтобы открыть созданный шаблон.
4. Нажмите OK.
5. В диалоговом окне Сохранить как сохраните новый файл Excel в нужной папке. Файл откроется автоматически.
6. Отредактируйте данные в файле Excel, чтобы импортировать новые данные в обозначения кабелей.
   • Поле Ссылка является обязательными для успешного импорта данных.
   • Производитель, Класс, Библиотека, Семейство, Тип кабеля и т. д. являются обязательными полями. Если оставить эти поля пустыми, программа предупредит вас и импортирует данные с ошибками.
   • Артикул, Внешний идентификатор, Переводимые данные и т. д. — необязательные поля. Если оставить эти поля пустыми, ошибки не возникнут.
   • Столбец A (может быть скрыт) содержит ключевой код, например, для определения языка заголовка.
   • Последняя строка заголовка (может быть скрыта) содержит имена полей, связанных со столбцами, такими как #car_reference. Не удаляйте эту информацию.
   • Можно добавить дополнительные столбцы для переведенных данных, чтобы одновременно вводить больше языков. Измените код языка в имени поля, например .en в #car.ctr_0.en, чтобы получить описание кабеля.
   • Скрытая страница _ValidationList_ содержит именованный диапазон, используемый для отображения элементов из раскрывающихся списков в некоторых столбцах на основе функции Excel Проверка данных.
   Можно также создать новый файл Excel для импорта детали производителя, выполнив действия, описанные выше. Получите доступ к команде из меню Библиотека > Управление деталями производителя . В разделе Управление деталями производителя нажмите Импорт > Создать новый файл для импорта .

Можно повторно импортировать заполненный файл Excel, созданный ранее, с помощью команды Создать новый файл для импорта. Можно импортировать только новые данные.

1. Выберите Библиотека > Управление обозначениями кабелей .
2. В разделе Управление обозначениями кабелей нажмите Импорт > Импорт файла Excel .
3. В диалоговом окне Открыть выберите файл Excel, который нужно импортировать, и нажмите Открыть.
4. В диалоговом окне Импорт обозначений кабелей выполните следующие действия.
   • Нажмите Выбрать файл , чтобы открыть диалоговое окно Открыть и выбрать файл Excel для импорта. В поле Файл импорта Excel отображается путь к импортированному файлу Excel.
   • В разделе Выбор формата и разделитель в поле Формат строки выберите один из следующих параметров:
     • Одна строка на каждую жилу кабеля
     • Одна строка на обозначение
       Для параметра Разделитель жил кабеля выберите один из следующих вариантов:

       • Двоеточие ":"
       • Разрыв строки
       • Вертикальная линия "|"
       • Точка с запятой ";"

       Этот параметр отображается только в том случае, если для параметра Формат строки выбран вариант Одна строка на обозначение.
   • В разделе Предварительный просмотр файла отображается предварительный просмотр импортированного файла.
   • Нажмите Сравнить , чтобы смоделировать импорт обозначения кабеля. Создается файл журнала с тем же именем, что и файл Excel. При наличии ошибок можно открыть лист Excel и исправить их.
   • Нажмите Открыть , чтобы открыть выбранный файл Excel для редактирования.
   • Нажмите Импорт , чтобы импортировать обозначение кабеля производителя в библиотеку.
   Можно также импортировать шаблон для детали производителя, выполнив действия, описанные выше. Получите доступ к команде из меню Библиотека > Управление деталями производителя . В разделе Управление деталями производителя нажмите Импорт > Импорт файла Excel .
