При создании элемента выступа и прорези в компоненте сборки можно распространить прорези на другие экземпляры того же компонента сборки.
Если сборка содержит компонент с выступом, созданным с помощью инструмента Выступы и прорези, можно распространить прорези для этого выступа на другие экземпляры компонента в сборке.

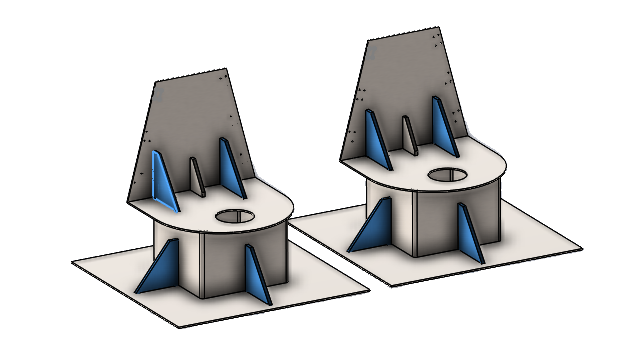

Например, если имеется сборка с несколькими экземплярами детали с выступом, можно распространить прорези для соответствующих экземпляров.
Прорези распространяются, только если компонент выступа пересекает компонент прорези.
Если создать массив или зеркально отразить компонент с выступом, можно выбрать Распространить прорези в PropertyManager, чтобы применить прорези к пересекающимся компонентам сборки.
Чтобы использовать распространение прорезей в сборках при создании элементов выступов и прорезей, выполните следующие действия.
- В сборке нажмите Выступы и прорези
(панель инструментов "Листовой металл").
- В графической области выберите кромку для выступов и соответствующую грань для прорезей.
- Задайте параметры в окне PropertyManager.
Если SOLIDWORKS обнаруживает несколько экземпляров компонента в сборке, можно указать параметры в разделе
Распространить прорези:
- Только выбранные. Распространение прорезей только на выбранный компонент.
- Все экземпляры в одной родительской сборке. Распространение прорезей на все экземпляры выбранного компонента, которые находятся в одной родительской сборке.
- Все экземпляры. Распространение прорезей на все экземпляры выбранного компонента.
- Нажмите
.
Чтобы использовать распространение прорезей в сборках с существующими элементами выступов и прорезей, выполните следующие действия.
- В сборке с компонентом, содержащим выступ и прорезь, нажмите правой кнопкой мыши на компонент и выберите Распространить прорези.
- В окне PropertyManager Распространение прорези в разделе Экземпляры для распространения прорези укажите параметр:
- Только выбранные. Распространение прорезей только на выбранный компонент.
- Все экземпляры в одной родительской сборке. Распространение прорезей на все экземпляры выбранного компонента, которые находятся в одной родительской сборке.
- Все экземпляры. Распространение прорезей на все экземпляры выбранного компонента.
- Нажмите .
