Окно PropertyManager "Автопозиция"

Чтобы открыть это окно PropertyManager, выполните следующие действия.

  1. Нажмите Компоновка шкафа > Автопозиция .

Стили выноски

Стиль выноски Указывает предварительно определенный стиль для применения к выноскам.
Блок Указывает блок, используемый для позиций.
  Масштаб Указывает число для масштаба, которое будет применяться к блоку, используемому для позиций.

Компоновка позиций

Указывает Тип массива.
Для меток позиций можно указать только числовые значения. Указание формул не поддерживается.
Сверху Отображает позиции в верхней части чертежа шкафа.
Снизу Отображает позиции в нижней части чертежа шкафа.
Слева Отображает позиции слева от чертежа шкафа.
Справа Отображает позиции справа от чертежа шкафа.
Квадрат Отображает позиции в квадрате, описывающем чертеж шкафа.
  Сгруппировать позиции Отображает стрелки сгруппированных позиций с меньшим наклоном.
  Игнорировать несколько экземпляров Вставляет позиции только для первого экземпляра одной и той же детали производителя.
  Игнорировать клеммы Не вставляются позиции для клеммной колодки.

Слой

Указывает слой, на который необходимо вставить позиции.

Параметры

Вставить таблицу отчета. Вставляет таблицу отчета, отфильтрованную по содержимому текущего документа.

Чтобы вставить таблицу отчета, выберите Вставить таблицу отчета в окне PropertyManager "Автопозиция". Нажмите , чтобы открыть панель для автоматической вставки отчета о размещении автопозиции.
  • Если одна или несколько таблиц отчетов уже вставлены, выберите Обновить таблицу отчетов, чтобы обновить таблицы отчетов.

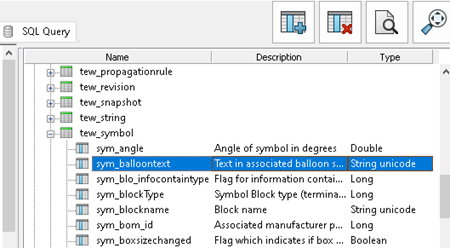

  • Метка автопозиции — это данные, которые хранятся в базе данных и извлекаются по запросу, а строка_отчета вычисляется во время создания отчета. Между ними нет прямой взаимосвязи.
