Узловой индикатор отображает порядок проводки непосредственно на схеме. Наклонная линия указывает на порядок подключения компонентов.
Эта функция является дополнительной и доступна на вкладке "Графика" в конфигурации электрического проекта.

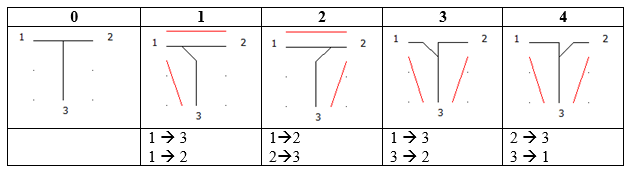

Представление порядка кабельной проводки
Представления зависят от ориентации Т-образного соединения.
Два последних представления (3 и 4) относятся к одной проводке. Они определяют различные последовательности проводки в зависимости от того, где она берет начало — слева или справа.
По умолчанию наклонная линия определяет первый провод в последовательности кабельной проводки.
- Узловые индикаторы можно разместить на T-образном соединении с помощью вертикальных и горизонтальных линий. Наклонная линия не может содержать узловые индикаторы, даже если угол между ними составляет 90º.
- Невозможно управлять узловыми индикаторами с соединением +.
- В одном пересечении может быть одна и только одна наклонная линия.
- Когда порядок проводки не позволяет отобразить узловой индикатор, отображается T-образное соединение.
- Даже если представление узлового индикатора основано на порядке проводки, вы можете изменить его вручную, используя контекстное меню провода.
