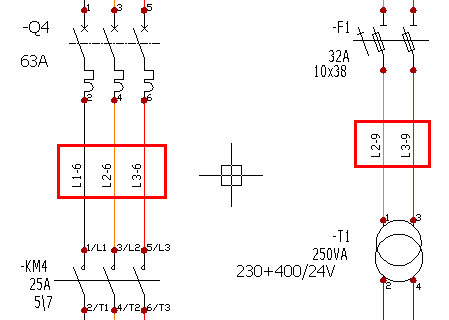

Каждому проводу на принципиальной схеме можно присвоить номер. Метка, примененная к нему, позволяет управлять и оптимизировать установку кабеля. Эта нумерация не является обязательной, можно выбрать нумерацию только определенных наборов типов проволоки.
Предусмотрено два режима нумерации:
- режим нумерации эквипотенциалей (все провода, подключенные на один потенциал);
- режим нумерации проводов (физические провода, соединяющие компоненты).
Нумерация проводов следует простому правилу. Она начинается на первом чертеже и продолжается на следующих чертежах в том порядке, в каком они отображаются на закрепляемой панели. На чертеже также учитывается актуальная позиция проводов. Нумерация начинается в левом верхнем углу и увеличивается в направлении к нижней правой стороне.
Параметры нумерации можно задать в разделе Управление типами проводов и в конфигурации электротехнического проекта. Можно начать нумерацию проводов в любой момент разработки электротехнического проекта. Кроме того, можно вручную присвоить проводам номера или изменить любой ранее пронумерованный провод.
