Метки соединения — это обозначения, которые отображают информацию, относящуюся к кабелям устройства. Это свойство также означает, что их можно вставить вне чертежа принципиальной или структурной схемы (чертежи клеммных колодок, отчетов или 2D-компоновок).

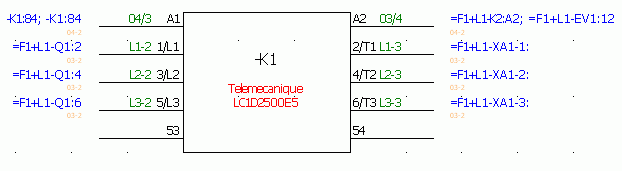

Метка соединения является представлением устройства в плане соединений. Компонент не может быть представлен меткой соединения, если он не связан с деталью производителя.
Метки соединения имеют определенные атрибуты, которые распространяют номера физических клемм, номера эквипотенциалей или проводов, метки кабелей и жил кабелей, метки обозначения места назначения и положение обозначений в чертежах схемы.
Метки соединения связываются с обозначениями схемы при помощи метки (такой же, как у обозначений) и должны быть связаны с деталью производителя.
Метка соединения может представлять собой деталь производителя (одно устройство) или компонент (одно или несколько обозначений, одну или несколько деталей производителя). Данное различие делается при вставке.
