SOLIDWORKS Electrical 3D — Упражнение 4

В этом упражнении вы подготавливаете сборки для размещения кабелей и проводов с использованием 3D-моделирования.

Данное упражнение основано на файлах из упражнения 3. Если вы не выполнили это упражнение, загрузите Упражнение 3 — Электротехнический проект, распакуйте его на локальный диск и разархивируйте.

Модификация шкафа

Прежде чем прокладывать кабели и провода, необходимо изменить существующие сборки. В сборке шкафа к трем отверстиям в нижней части шкафа добавляются кабельные сальники.

Чтобы изменить шкаф:

  1. В SOLIDWORKS Electrical 3D откройте сборку Шкаф.
  2. На вкладке Сборка в CommandManager нажмите Вставить компоненты .

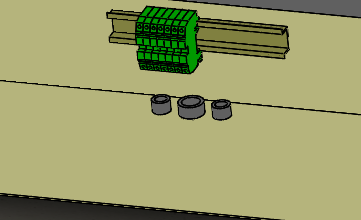

  3. В диалоговом окне перейдите в нужную папку и вставьте файлы сальников из папки с данными SOLIDWORKS Electrical ProgramData\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt. В нижней части шкафа имеется три отверстия. Вставьте два кабельных сальника размером 14 (Cable_gland_14.SLDPRT) в два внешних отверстия, а кабельный сальник размером 20 (Cable_gland_20.SLDPRT) — в центральное отверстие. Нажмите после вставки каждого сальника и повторите процедуру. См. подробности в видео.
  4. На вкладке Сборка в CommandManager нажмите Сопряжение и создайте концентрическое сопряжение между сальниками и отверстиями.

Работа с блоком насоса

Теперь свяжите обозначения с компонентами и вставьте в шкаф.

Для работы с блоком насоса:

  1. В проекте SOLIDWORKS Electrical 3D откройте 480.SLDASM.
  2. На вкладке Сборка в CommandManager нажмите Вставить компоненты .
  3. Перейдите к \ProgramData\SOLIDWORKS Electrical\Projects\nn\PUMP\EW_PUMP_TANK_PANEL_SUPPORT.SLDASM и вставьте блок насоса () в графическую область.
  4. В SOLIDWORKS Electrical Manager разверните L2 Насосная.
  5. В графической области нажмите правой кнопкой мыши на нижний компонент и выберите Скрыть компоненты, чтобы получить доступ к компонентам, расположенным за ним.

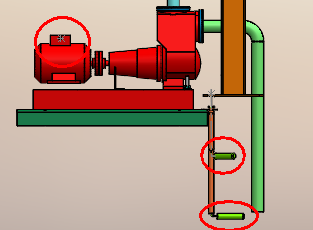

    Затем три эти компонента нужно связать с электрическими обозначениями.

  6. Чтобы связать компоненты с обозначениями, выполните следующие действия:
    1. В Electrical Manager нажмите правой кнопкой мыши на B1 и выберите Связать.
    2. В окне PropertyManager для параметра Связать компонент в графической области выберите верхний зеленый компонент, как показано в видео.
    3. Нажмите .
    4. В диалоговом окне Связать электрический компонент выберите Связать с 3D-деталью.
    5. Повторите шаги с 6a по 6d, чтобы связать обозначение датчика B2 с нижним зеленым компонентом, а обозначение PU1 с двигателем.
  7. В дереве конструирования FeatureManager настройте отображение нижнего компонента, который ранее был скрыт.

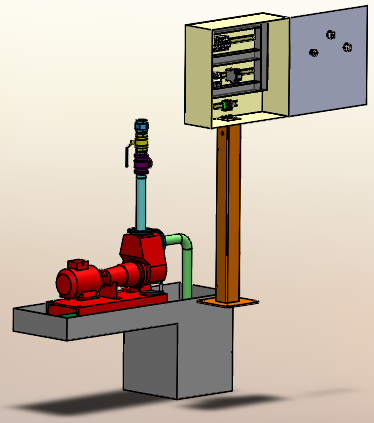

  8. Чтобы вставить шкаф, в Electrical Manager нажмите правой кнопкой мыши Шкаф, выберите Вставить, затем нажмите .
  9. Перетащите шкаф в графическую область, а затем нажмите на подходящее место, чтобы расположить его приблизительно так, как показано в видео.
  10. Используйте инструмент Сопряжение и совпадающее сопряжение для размещения шкафа в сборке.

Определение источника и места назначения кабелей

Теперь нужно проложить три кабеля: W1, W2 и W3 от сальников к датчикам и электроприводу насоса.

Чтобы определить источник и место назначения кабелей:

  1. Скройте нижний компонент сборки, чтобы отобразить датчики.
  2. На вкладке SOLIDWORKS Electrical 3D в CommandManager нажмите Задать источник/место назначения кабелей .
  3. В окне PropertyManager:
    1. Нажмите .
    2. В разделе Выбор кабеля для прокладывания нажмите .
    3. В диалоговом окне Выбор кабеля раскройте элемент IEC_обучение работе с насосом, выберите W1 и нажмите Выбрать.
      В столбцах Источник 3D и место назначения 3D отображаются соединения, чтобы вы могли проверить свою работу.
    4. В окне PropertyManager в разделе Выбрать компонент источника кабеля выберите верхний зеленый датчик, как показано в видео.
    5. В разделе Выбрать компонент места назначения кабеля выберите крайний левый сальник в нижней части шкафа.
    6. Нажмите .
    7. Повторите шаги с 3b по 3f, со следующими вариантами выбора:
      Кабель для прокладывания Исходная точка Место назначения в шкафу
      W2 Нижний зеленый датчик Правый сальник
      W3 Электропривод насоса Центральный сальник
    8. Нажмите .

Создание путей трассировки

Каналы содержат особые линии, называемые путями трассировки. Сначала вы делаете эскизы линий, затем с помощью SOLIDWORKS Electrical 3D преобразуете эти линии в пути трассировки.

Создание путей трассировки:

  1. В модели шкафа создайте плоскость, параллельную двери и смещенную на 33 мм, которая представляет собой расстояние между точкой соединения компонента и внутренней поверхностью двери.

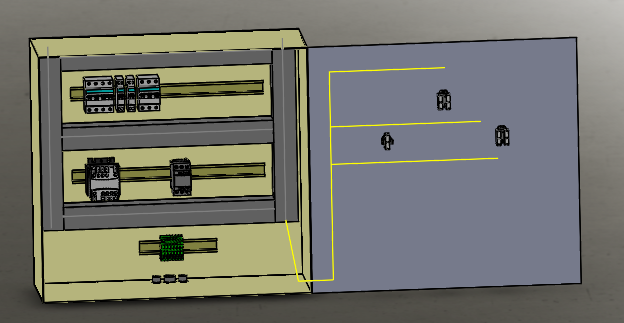

  2. Используйте инструмент 3D-эскиз для создания эскиза линий, как показано в видео.

  3. Выйдите из эскиза и скройте созданную плоскость.
  4. На вкладке SOLIDWORKS Electrical 3D в CommandManager нажмите Определить путь трассировки .
  5. В окне PropertyManager:
    1. В разделе Действие нажмите Преобразовать эскиз.
    2. В разделе Выбор в графической области выберите созданный 3D-эскиз.
    3. Нажмите .

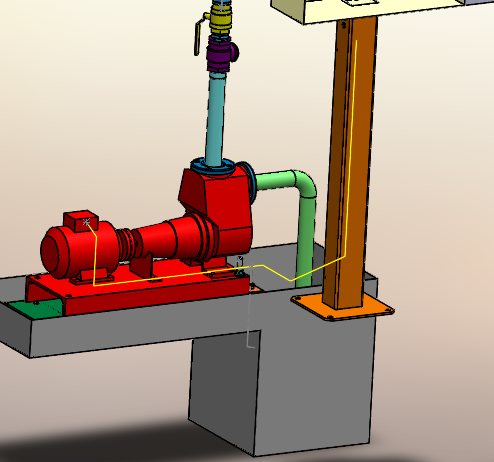

  6. В сборке блока насоса создайте 3D-эскиз, как показано на рисунке, и используйте инструмент Определить путь трассировки, чтобы преобразовать эскиз в путь трассировки.
