SOLIDWORKS Electrical 3D — Упражнение 6

В этом упражнении кабели вы прокладываете кабели с использованием 3D-моделирования.

Данное упражнение основано на файлах из упражнения 4. Если вы не выполнили это упражнение, загрузите Упражнение 4 — Электротехнический проект, распакуйте его на локальный диск и разархивируйте.

Трассировка кабелей

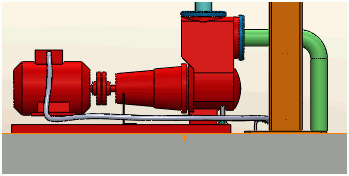

  1. Откройте блок насоса из предыдущих упражнений.

  2. На вкладке SOLIDWORKS Electrical 3D в CommandManager нажмите Проложить кабели .
    При первом запуске трассировки используйте режим Трассировка 3DSketch, чтобы визуально проверить правильность прокладывания кабелей. Измените параметры маршрута в соответствии с путями трассировки. Если кабели проложены неправильно, установите флажок в диалоговом окне Анализ трассировки, чтобы отладить компоновку.
  3. В окне PropertyManager в разделе Выбор типа маршрута нажмите Трассировка 3DSketch, затем нажмите .

    В диалоговом окне Анализ трассировки: трассировка кабеля отображается несколько ошибок.

  4. Изучите модель, чтобы определить причины ошибок анализа.

  5. Запустите SOLIDWORKS Routing.
